Introduzzjoni: Valur tal-qalba u loġika tal-għażla tas-sistemi tal-kisi tal-anodi tat-titanju
Fil-qasam tal-elettrokimika industrijali moderna, l-anodi tat-titanju saru komponenti ewlenin indispensabbli f'bosta proċessi kritiċi minħabba l-prestazzjoni eċċellenti tagħhom. L-istruttura bażika tagħhom tikkonsisti minn sottostrat tal-metall tat-titanju miksi b'saff wieħed jew aktar ta 'sustanzi attivi bi proprjetajiet elettrokatalitiċi speċifiċi, li jiffurmaw sistema ta' kisi unika. Dan id-disinn jgħaqqad b'mod inġenjuż is-saħħa mekkanika għolja u r-reżistenza tajba għall-korrużjoni tas-sottostrat tat-titanju mal-attività elettrokatalitika eċċellenti tal-materjal tal-kisi, li jippermetti li l-anodu tat-titanju jaħdem b'mod stabbli u effiċjenti f'diversi ambjenti elettrokimiċi ħarxa.
Sistemi ta' kisi differenti, bħal Ru-Ir, Ir-Ta, u Pt, juru differenzi sinifikanti fil-kompożizzjoni, mikrostruttura, u proprjetajiet makroskopiċi. Dawn id-differenzi jiddeterminaw direttament l-applikabbiltà tagħhom f'diversi xenarji industrijali. Pereżempju, il-kisjiet Ru-Ir juru potenzjal eċċessiv estremament baxx fir-reazzjonijiet tal-evoluzzjoni tal-kloru u jistgħu jikkatalizzaw b'mod effiċjenti l-ossidazzjoni tal-joni tal-klorur biex jiġġeneraw gass tal-kloru, u b'hekk jintużaw b'mod wiesa' f'oqsma li jeħtieġu produzzjoni tal-klorin-skala kbira bħall-industrija tal-kloru-alkali u d-diżinfezzjoni tat-trattament tal-ilma. Ir -Kisjiet Ta, min-naħa l-oħra, juru stabbiltà eċċellenti taħt kundizzjonijiet ta 'reazzjoni ta' aċidu qawwi, temperatura għolja u evoluzzjoni ta 'ossiġnu, u ħafna drabi jintużaw fi proċessi ta' magni elettrokimiċi u elettrokimiċi b'rekwiżiti għoljin għall-istabbiltà ta 'l-anodu, bħal produzzjoni ta' fojl tar-ram elettrolitiku u anodizzar tal-fojl tal-aluminju. Għalkemm il-kisjiet Pt huma relattivament għoljin fl-ispiża, għandhom attività elettrokatalitika estremament għolja u stabbiltà kimika, li għandhom rwol ewlieni f'applikazzjonijiet ta' livell għoli-b'rekwiżiti stretti għall-prestazzjoni tal-elettrodu u sensittività għal spiża baxxa, bħal ċelloli tal-fjuwil tal-membrana tal-iskambju tal-protoni (PEMFC) u electroplating elettroniku high-.
Quddiem firxa daqshekk diversa ta 'sistemi ta' kisi, kif tagħżel l-aktar kisi ta 'anodu tat-titanju adattat għal applikazzjonijiet industrijali speċifiċi saret kwistjoni kruċjali għal ħafna inġiniera u dawk li jieħdu d-deċiżjonijiet tal-intrapriżi-. Dan mhux biss jinvolvi fehim-fond tal-karatteristiċi tekniċi ta 'sistemi ta' kisi differenti iżda jeħtieġ ukoll konsiderazzjoni komprensiva tal-kundizzjonijiet operattivi speċifiċi tax-xenarji tal-applikazzjoni, bħall-impatt tal-kompożizzjoni tal-elettroliti, it-temperatura, id-densità tal-kurrent, il-vultaġġ tax-xogħol, u fatturi oħra fuq il-prestazzjoni tal-anodu u l-ħajja tas-servizz. Fl-istess ħin, gruppi ta 'klijenti differenti għandhom differenzi sinifikanti fil-ħtiġijiet tagħhom għal sistemi ta' kisi ta 'anodu tat-titanju minħabba varjazzjonijiet fl-industriji tagħhom, ix-xenarji ta' applikazzjoni u l-oqsma ta 'fokus.
Dan l-artikolu għandu l-għan li janalizza b'mod sistematiku l-karatteristiċi tekniċi, ix-xenarji applikabbli, u l-istrateġiji tal-għażla ta' sistemi ta' kisi komuni bħal Ru-Ir, Ir-Ta, u Pt bi tweġiba għall-ħtiġijiet tipiċi tas-sitt gruppi ta' klijenti ta' hawn fuq. Billi tanalizza fil--il-prestazzjoni ta 'sistemi ta' kisi differenti taħt diversi kundizzjonijiet operattivi u tgħaqqad każijiet ta 'applikazzjoni prattiċi, tipprovdi suġġerimenti ta' għażla xjentifiċi u prattiċi għal kull grupp ta 'klijenti, tgħin lill-utenti jieħdu deċiżjonijiet aktar infurmati u raġonevoli meta jiffaċċjaw ħtiġijiet ta' applikazzjoni industrijali kumplessi, u b'hekk tagħti rwol sħiħ lill-vantaġġi tas-sistemi ta 'kisi ta' anodi tat-titanju u jtejbu l-effiċjenza, il-kwalità u s-sostenibbiltà tal-produzzjoni industrijali.
I. Sistemi tal-Coating Coating: Karatteristiċi u Fundamenti Kimiċi
L-għażla ta 'sistema ta' kisi hija, essenzjalment, l-insegwiment ta 'bilanċ ottimali bejn l-attività, l-istabbiltà u l-ispiża, ibbażata fuq it-talbiet katalitiċi tar-reazzjoni elettrokimika fil-mira (bħal ossiġnu jew evoluzzjoni tal-kloru) u l-korrużività tal-elettrolit.
| Sistema ta' Kisi | Ossidi tal-qalba | Proporzjon Atomika Tipika | Reazzjoni Elettrokimika Primarja | Karatteristiċi Ewlenin | Ambjent ta 'Applikazzjoni Ottimu |
|---|---|---|---|---|---|
| Serje Ru-Ir (Klor-Evolvi) | RuO₂, IrO₂ | Ru:Ir=3:7 sa 7:3 | Reazzjoni tal-Evoluzzjoni tal-Klorin (CER) | Potenzjal ta' evoluzzjoni tal-klorin baxx ħafna (<1.13V), high catalytic activity, relatively manageable cost. | Ambjenti tal-joni tal-klorur-(salmura, ilma baħar, HCl) |
| Serje Ir-Ta (Ossiġenu-Evolvi) | IrO₂, Ta₂O₅ | Ir:Ta=7:3 sa 3:7 | Reazzjoni tal-Evoluzzjoni tal-Ossiġenu (OER) | Stabbiltà eċċellenti ta 'OER f'ambjenti aċidużi; kisi huwa robust u durabbli. | Ambjenti aċidużi, ossidanti ħafna (aċidu sulfuriku, aċidu nitriku, elettroliżi PEM) |
| Kisi tal-platinu (Pt). | Pt (stat metalliku) | -- | OER / CER (Universali) | L-aħjar konduttività, potenzjal żejjed baxx, iżda kisi Pt pur jista 'jiddegrada faċilment taħt evoluzzjoni qawwija ta' ossiġnu. | Electroplating ta' preċiżjoni-kurrent baxx, riċerka, sintesi elettrokimika speċifika ta'-valur għoli |
| Kisi komposti b'ħafna-komponenti | Ru-Ir-Ta, Ru-Ir-Pt-Ti, eċċ. | Personalizzat kif meħtieġ | OER / CER (Mtejba) | Jibbilanċja l-proprjetajiet permezz tad-doping tal-element.Ta jtejjeb il-ħajja, Pt irażżan ir-reazzjonijiet sekondarji. | Kundizzjonijiet ta 'tħaddim severi (temperatura għolja, densità għolja ta' kurrent, midja kumplessa) |
In-Natura Xjentifika tal-Nuqqas tal-Kisi:Il-falliment tal-kisi kollu joriġina jew mid-dissoluzzjoni elettrokimiku tal-komponenti attivi jew mill-formazzjoni ta' ossidi mhux-attivi (bħal TiO₂) li jwasslu għal "passivazzjoni." Għalhekk, l-għażla ta 'kisja kompatibbli tfisser l-għażla tal-mogħdija bl-inqas rata ta' falliment.
II. Inġiniera għall-Korrużjoni/Protezzjoni Katodika (Persuna A): Adattament għall-Ambjent u Soluzzjonijiet ta' Protezzjoni-Tul
(I) Tqabbil ta' Sistemi Tipiċi ta' Kisi u Adattament għall-Ambjent

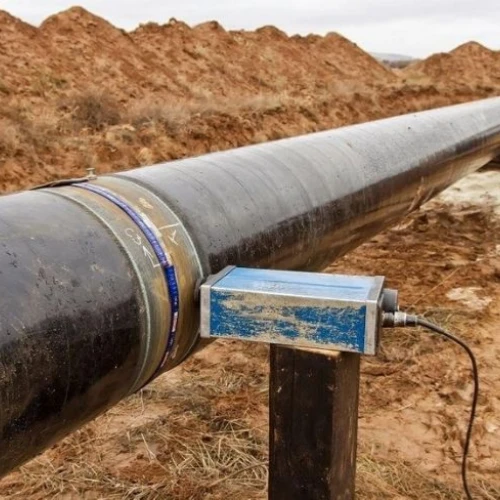

1. Kisi Ru-Ir: Għażla kost-effettiva għall-Ħamrija u l-Ambjenti tal-Konkrit
Il-kisi Ru-Ir huwa sistema ta 'kisi użata ħafna f'sistemi ta' protezzjoni katodika għal pajpijiet midfuna u strutturi tal-konkrit. Il-kompożizzjoni tiegħu tinkludi prinċipalment ossidi ta 'rutenju (Ru) u iridju (Ir), bit-titanju bħala s-sottostrat biex iġorr dawn is-sustanzi attivi. Fil-livell mikro, il-kisja ta 'Ru-Ir għandha struttura unika tal-kristall u distribuzzjoni ta' elementi, li tagħtiha prestazzjoni eċċellenti f'midja newtrali għal alkalina dgħajfa.
Fl-ambjenti tal-ħamrija u tal-konkrit, il-kisi Ru-Ir juri bosta vantaġġi. L-ewwelnett, għandu potenzjal żejjed ta 'evoluzzjoni baxxa tal-kloru, li jista' jikkatalizza b'mod aktar effiċjenti l-ossidazzjoni tal-joni tal-klorur biex jiġġenera gass tal-kloru, u b'hekk jipprovdi biżżejjed elettroni għall-protezzjoni katodika u jinibixxi l-korrużjoni tal-metall. Fil-protezzjoni katodika ta 'pipelines midfuna, il-ħamrija ġeneralment fiha ċertu ammont ta' joni tal-klorur. Il-karatteristika ta 'potenzjal żejjed ta' evoluzzjoni baxxa tal-kloru tal-kisi Ru-Ir jippermettilha tirrispondi malajr, tistabbilixxi kamp elettriku ta 'protezzjoni katodika effettiva, u tevita l-korrużjoni tal-metalli tal-pipeline.
It-tieni nett, l-istruttura tal-kisja ta 'Ru-Ir tista' effettivament tinibixxi l-passivazzjoni tas-sottostrat tat-titanju. Waqt użu fit-tul-, is-sottostrat tat-titanju jista 'jifforma film passiv f'ċerti ambjenti, li jwassal għal tnaqqis fil-prestazzjoni tal-anodu. Madankollu, il-kisi Ru-Ir jista 'jżomm l-attività tas-sottostrat tat-titanju permezz tar-reazzjonijiet elettrokimiċi tiegħu stess, u jiżgura li l-anodu jkun dejjem f'kondizzjoni tajba tax-xogħol. Din il-karatteristika hija kruċjali biex tiġi żgurata l-istabbiltà fit-tul-tas-sistema ta' protezzjoni katodika.
Mill-perspettiva ta 'applikazzjoni prattika, f'ambjenti b'reżistività baxxa tal-ħamrija, id-densità tal-kurrent tad-disinn ta' l-anodi tat-titanju miksija b'Ru-Ir jeħtieġ li tintgħażel f'medda moderata biex tiżgura operazzjoni stabbli ta 'anodu u ħajja tas-servizz tal-kisi. F'każijiet ta 'applikazzjoni komuni relatati ma' oqsma taż-żejt u tal-gass tal-Lvant Nofsani, sistema ta 'protezzjoni katodika għal pjanċa tal-qiegħ tat-tank tal-ħażna użat anodi tat-titanju miksija Ru-Ir. Qabel l-użu, ir-rata ta 'korrużjoni tal-pjanċa tal-qiegħ tat-tank tal-ħażna kienet relattivament għolja, u affettwat serjament is-sigurtà u l-ħajja tas-servizz tat-tank tal-ħażna. Wara li tadotta l-anodi Ru-Ir, ir-rata tal-korrużjoni tista 'titnaqqas b'mod sinifikanti, li tista' effettivament testendi l-ħajja tas-servizz tat-tank tal-ħażna u tnaqqas l-ispejjeż tal-manutenzjoni u l-perikli potenzjali għas-sikurezza. Dan juri bis-sħiħ l-effett protettiv effettiv tal-kisi Ru-Ir fuq strutturi tal-metall f'ambjenti tal-ħamrija.
2. Ir-Ta Kisi: "Elite tar-Reżistenza għall-Korrużjoni" għal Ambjenti tal-Baħar u ta'-melħ Għoli
Ir -Il-kisi Ta huwa magħmul prinċipalment minn ossidi ta 'iridju (Ir) u tantalu (Ta), ukoll bit-titanju bħala s-sottostrat. Din il-kisja hija differenti mill-kisja Ru-Ir fl-istruttura tal-kristall u l-kompożizzjoni tal-element, u b'hekk tagħtiha reżistenza unika għall-korrużjoni f'ambjenti tal-baħar u b'ħafna-melħ.
F'ambjenti ta 'ilma baħar u konċentrazzjoni għolja ta' joni tal-klorur, il-kisi Ir-Ta juri stabbiltà eċċellenti. Ir-rata ta 'korrużjoni tagħha hija estremament baxxa, prinċipalment minħabba l-potenzjal għoli ta' evoluzzjoni ta 'ossiġnu tagħha. F'dan il-potenzjal għoli, ir-reazzjonijiet ta 'ossidazzjoni huma inqas probabbli li jseħħu fuq il-wiċċ ta' l-anodu, u b'hekk jiġi evitat falliment ossidattiv ta 'l-anodu. Fis-sistema ta 'protezzjoni katodika kurrenti impressjonata ta' pjattaformi offshore, il-korrużività għolja tal-ilma baħar u l-ambjent elettrokimiku kumpless ressqet rekwiżiti estremament għoljin għall-anodi. Ir -Kisi Ta jista 'jżomm stat ta' xogħol stabbli f'ambjenti bħal dawn, li jipprovdi protezzjoni katodika affidabbli għall-istrutturi tal-azzar tal-pjattaforma.
Barra minn hekk, l-istabbiltà għolja tal-kisi Ir-Ta hija riflessa wkoll fl-abbiltà tagħha li tirreżisti diversi sustanzi aggressivi fl-ilma baħar u f'ambjenti b'ħafna-melħ. Pereżempju, komponenti bħal sulfat u joni tal-manjeżju fl-ilma baħar jistgħu jissaddad l-anodu taħt ċerti kundizzjonijiet, iżda l-kisi Ir-Ta jista 'jirreżisti b'mod effettiv dawn il-korrużjonijiet u jiżgura l--prestazzjoni fit-tul tal-anodu.
Meta tiddisinja u tuża anodi tat-titanju miksija Ir-Ta, għandha tingħata attenzjoni lil xi parametri ewlenin. L-ispazjar tal-anodu għandu jkun biżżejjed biex jiżgura distribuzzjoni uniformi tal-kurrent u jevita prestazzjoni irregolari tal-anodu kkawżata minn kurrent lokali eċċessiv jew insuffiċjenti. Il-ħxuna tal-kisi għandha tilħaq ċerti standards, li huwa wkoll fattur importanti biex tiġi żgurata l-istabbiltà fit-tul-tal-anodu. Kisi eħxen jista 'jipprovdi protezzjoni aħjar u jnaqqas l-erożjoni tas-sottostrat tat-titanju mill-elettrolit. F'applikazzjonijiet prattiċi, il-monitoraġġ fit-tul-sab li l-anodi tat-titanju miksija Ir{-Ta ddisinjati skont parametri raġonevoli jistgħu jiżguraw li l-varjazzjoni potenzjali fit-tul-tkun f'medda stabbli, li tipprovdi output potenzjali stabbli għas-sistema ta 'protezzjoni katodika u tiżgura s-sigurtà tal-istrutturi tal-metall. Pereżempju, fil-protezzjoni katodika tal-istrutturi tal-pedamenti ta' xi farms tar-riħ 'il barra mix-xtut Ewropej, ġew adottati l-anodi tat-titanju miksija Ir-Ta. Wara snin ta 'monitoraġġ tal-operat, il-prestazzjoni tal-anodu hija stabbli, u l-varjazzjoni potenzjali hija dejjem fil-medda permissibbli, li tista' tipproteġi b'mod effettiv l-istrutturi tal-pedament tal-farms tar-riħ mill-korrużjoni tal-ilma baħar.
(II) Disinn ta' Parametri Tekniċi Ewlenin u Metodi ta' Verifika
Minbarra l-għażla tas-sistema ta 'kisi xierqa, l-inġiniera tal-korrużjoni/protezzjoni katodika jeħtieġ ukoll li jwettqu disinn xjentifiku ta' parametri tekniċi ewlenin (bħal ħajja tas-servizz, densità tal-kurrent, ħxuna tal-kisi) ta 'anodi tat-titanju u verifika stretta tal-prestazzjoni fit-tul-biex jiżguraw li l-anodi jistgħu jissodisfaw il-ħtiġijiet attwali tal-inġinerija. Dan li ġej se jiffoka fuq l-introduzzjoni tal-mudell tal-kalkolu tal-ħajja tas-servizz u l-metodi ta' verifika tal-prestazzjoni-fit-tul.
1.Mudell tal-Kalkolu tal-Ħajja tas-Servizz: Il-ħajja tas-servizz tal-anodi tat-titanju hija ddeterminata prinċipalment mir-rata tal-konsum tal-komponenti attivi fil-kisi. Ibbażat fuq il-liġi ta 'elettroliżi ta' Faraday, il-mudell tal-kalkolu tal-ħajja tas-servizz tal-anodi tat-titanju jista 'jiġi derivat: Ħajja tas-servizz (snin)=(Massa totali ta' sustanzi attivi fil-kisja × kostanti ta 'Faraday) / (Densità kurrenti × Erja tal-wiċċ tal-anodu × Fattur ta' konverżjoni tal-ħin × Stat ta 'Valence tas-sustanzi attivi). Fosthom, il-massa totali tas-sustanzi attivi fil-kisja=Tagħbija tal-kisi (g/㎡) × Erja tal-wiċċ tal-anodu (㎡); Faraday kostanti hija 96485C/mol; il-fattur ta 'konverżjoni tal-ħin huwa 365 × 24 × 3600 (konverżjoni ta' sekondi għal snin); l-istat ta 'valenza ta' sustanzi attivi (bħal Ru⁴+, Ir⁴+) huwa normalment 4. Per eżempju, għal Ru-Anodu tat-titanju tal-kisi Ir b'tagħbija ta 'kisi ta' 5g/㎡, erja tal-wiċċ ta 'l-anodu ta' 1㎡, u densità ta 'kurrent tax-xogħol ta' 8A/㎡, il-ħajja tas-servizz ikkalkulata hija (5×1×96485)/(8×1×365×24×3600×4) ≈ 18-il sena. Dan il-mudell jista 'jipprovdi bażi xjentifika għall-għażla u d-disinn ta' anodi tat-titanju fl-inġinerija, iżda għandu jiġi nnutat li l-ħajja attwali tas-servizz se tkun affettwata minn fatturi bħall-uniformità tal-kisi, il-kompożizzjoni tal-elettrolit, u l-varjazzjoni tal-kurrent tax-xogħol, għalhekk marġini ta 'sikurezza xierqa jeħtieġ li jitqiesu fid-disinn (ġeneralment 1.2-1.5 darbiet il-ħajja tas-servizz ikkalkulata).
2.Metodu ta' Verifika tal-Prestazzjoni fit-tul-: Biex tiġi żgurata l--stabilità fit-tul tal-anodi tat-titanju f'ambjenti ta' servizz attwali, huwa meħtieġ li titwettaq-verifika tal-prestazzjoni fit-tul permezz ta' testijiet ta' korrużjoni aċċellerati u testijiet ta'-dfin fuq il-post. It-test tal-korrużjoni aċċellerata jissimula l-ambjent ta 'servizz ħarxa (bħal temperatura għolja, elettrolit ta' konċentrazzjoni għolja, densità għolja ta 'kurrent) fil-laboratorju, u jevalwa l-liġi tad-degradazzjoni tal-prestazzjoni tal-anodu fi żmien qasir. Pereżempju, it-test tal-korrużjoni aċċellerat tal-isprej tal-melħ (skond l-istandard ASTM B117) jista 'jissimula l-ambjent tal-melħ għoli tal-baħar-, u josserva l-bidliet fid-dehra tal-kisi, il-potenzjal u r-rata ta' korrużjoni tal-anodu wara ċertu perjodu ta 'żmien; it-test tal-elettroliżi aċċellerata jista 'jissimula l-istat tax-xogħol fit-tul-tal-anodu taħt id-densità tal-kurrent tad-disinn, u jevalwa l-ħajja tas-servizz tal-anodu billi tkejjel ir-rata ta' konsum tal-komponenti attivi fil-kisi. It-test tad-dfin fuq il--post huwa li jindifnu l-anodu tat-titanju fl-ambjent attwali tas-servizz (bħall-ħamrija jew l-ilma baħar tas-sit tal-proġett), u jsegwu u jimmonitorjaw il-potenzjal tal-anodu, l-output kurrenti, u l-integrità tal-kisi regolarment (bħal kull 6 xhur, 1 sena, 3 snin). It-test tad-dfin fuq il--post jista' jirrifletti l-aktar tassew il-prestazzjoni tal-anodu fl-ambjent attwali. Ġeneralment, huwa meħtieġ li r-rata ta' tħassir potenzjali tal-anodu wara 3 snin ta' operazzjoni-fuq is-sit tkun inqas minn 5%/sena, u l-kisja m'għandha l-ebda tqaxxir, qsim, jew korrużjoni ovvji, li jistgħu jitqiesu li jissodisfaw ir-rekwiżiti ta' prestazzjoni-fit-tul. Barra minn hekk, matul il-proċess ta 'verifika, huwa wkoll meħtieġ li tinstab il-kompożizzjoni tal-elettrolit madwar l-anodu biex tiġi evitata l-akkumulazzjoni ta' joni ta 'ħsara (bħal joni tal-fluworidu) li jistgħu jaċċelleraw il-korrużjoni tas-sottostrat tat-titanju.
|
Sistema ta' Kisi |
Ambjent Applikabbli |
Indikaturi tal-Prestazzjoni Ewlenin |
Parametri Ewlenin tad-Disinn |
Vantaġġi |
|
Ru-Kisi tal-Ir |
Ħamrija minn newtrali għal dgħajjef alkalina, ambjent tal-konkrit (reżistività tal-ħamrija Inqas minn jew ugwali għal 50Ω·m) |
Evoluzzjoni tal-kloru potenzjal żejjed Inqas minn jew ugwali għal 0.15V; rata ta 'korrużjoni Inqas minn jew ugwali għal 0.01mm/sena; firxa ta' fluttwazzjoni potenzjali Inqas minn jew ugwali għal 10mV |
Tagħbija tal-kisi 5-12g/㎡; densità tal-kurrent tax-xogħol 2-10A/㎡; ħxuna tal-kisi 10-15μm |
Cost{0}}effettività għolja; attività katalitika ta' evoluzzjoni eċċellenti tal-kloru; jista 'jinibixxi l-passivazzjoni tas-sottostrat tat-titanju; adattat għall-biċċa l-kbira tax-xenarji tal-protezzjoni katodika tal-ħamrija u tal-konkrit |
|
Ir-Ta Kisi |
Marine environment, high-salt environment (chloride ion concentration >30,000ppm)
|
Potenzjal ta' evoluzzjoni ta' ossiġnu Akbar minn jew ugwali għal 1.6V; rata ta 'korrużjoni Inqas minn jew ugwali għal 0.005mm/sena; firxa ta' fluttwazzjoni potenzjali Inqas minn jew ugwali għal 5mV |
Tagħbija tal-kisi 8-15g/㎡; densità tal-kurrent tax-xogħol 5-15A/㎡; ħxuna tal-kisi 15-20μm |
Reżistenza għall-korrużjoni qawwija ħafna; stabbiltà għolja f'ambjent ta'-melħ għoli; jista 'jirreżisti l-impatt tal-mewġ u t-twaħħil tal-organiżmu tal-baħar; ħajja twila ta 'servizz |
III. Electroplating/PCB/Inġiniera tal-Proċess tal-Fojl tar-Ram (Persuna B): Kontroll ta' Preċiżjoni u Strateġiji ta' Ottimizzazzjoni tal-Effiċjenza
(I) Impatt Ewlieni tas-Sistemi tal-Kisi fuq il-Kwalità tal-Kisi
Għall-inġiniera tal-proċess tal-electroplating/PCB/fojl tar-ram, id-domanda ewlenija hija li tiżgura l-uniformità u l-konsistenza tas-saff electroplated, ittejjeb l-effiċjenza tal-electroplating u r-rendiment tal-prodott, u fl-istess ħin tissodisfa r-rekwiżiti tal-protezzjoni ambjentali tal-proċess ta 'produzzjoni. Il-prestazzjoni tal-kisi tal-anodu tat-titanju taffettwa direttament id-distribuzzjoni tal-kurrent matul il-proċess tal-electroplating, l-attività katalitika tar-reazzjoni tal-elettrodu, u l-purità tas-saff electroplated, u b'hekk tiddetermina l-kwalità tal-prodott elettroplated finali. Dan li ġej se jiffoka fuq l-analiżi tal-impatt ta 'żewġ sistemi ta' kisi tipiċi (Ru-Ir-Ta kisi kompost u kisi Pt) fuq il-kwalità tal-electroplating u x-xenarji ta 'applikazzjoni tagħhom.
1. Ru-Ir-Ta Kisi Kompost: Garanzija ta' Uniformità għal-Electroplating ta' Densità Għolja
F'xenarji ta 'electroplating ta'-densità għolja bħal electroplating vertikali kontinwu (VCP) tal-PCB u produzzjoni ta 'fojl tar-ram elettrolitiku, ir-rekwiżiti għall-uniformità tas-saff electroplated huma estremament stretti. Pereżempju, il-wisa 'tal-linji multa tal-PCB hija ġeneralment inqas minn 50μm, u l-iżball tal-ħxuna tas-saff electroplated jeħtieġ li jiġi kkontrollat fi żmien ± 5%; l-uniformità tal-ħxuna tal-fojl tar-ram elettrolitiku (speċjalment ultra-fojl tar-ram irqiq bi ħxuna Inqas minn jew ugwali għal 12μm) taffettwa direttament is-saħħa tat-tensjoni u l-konduttività elettrika tagħha. Il-kisja kompost Ru-Ir-Ta hija kisi ta' ossidu ternarju magħmul minn ossidu tar-rutenju, ossidu ta' l-iridju, u ossidu tat-tantalu. Għandu l-karatteristiċi ta 'distribuzzjoni tal-kurrent uniformi, attività katalitika għolja, u stabbiltà tajba, li jistgħu jiggarantixxu b'mod effettiv l-uniformità tas-saff electroplated f'xenarji ta' electroplating ta '-densità għolja.
Ir-raġuni għaliex il-kisi kompost Ru-Ir{-Ta jista 'jikseb distribuzzjoni tal-kurrent uniformi hija li l-istruttura unika tal-konfini tal-qamħ nanoskala tagħha tista' tnaqqas ir-reżistenza tal-wiċċ tal-elettrodu u tagħmel il-kurrent imqassam b'mod uniformi fuq il-wiċċ kollu tal-elettrodu, u b'hekk tevita l-"effett tat-tarf" (il-fenomenu li d-densità tal-kurrent fit-tarf tal-biċċa tax-xogħol irregolari hija ogħla minn dik fil-biċċa tax-xogħol irregolari, saff) li huwa faċli li jseħħ fl-electroplating tradizzjonali. Fl-istess ħin, il-komponenti Ru u Ir fil-kisi jipprovdu attività elettrokatalitika għolja, li tista 'taċċellera r-rata ta' reazzjoni tal-elettrodu, ittejjeb l-effiċjenza tal-electroplating, u tnaqqas il-ħin tal-electroplating; il-komponent Ta jsaħħaħ l-istabbiltà tal-kisi, jevita x-xoljiment tal-kisi matul il-proċess tal-electroplating, u jiżgura l-purità tas-saff electroplated. Fil-produzzjoni attwali tal-linji PCB VCP, l-użu ta 'Ru-Ir-Ta anodi tat-titanju tal-kisi kompost jista' jagħmel l-iżball tal-ħxuna tas-saff electroplated tal-linji multa tal-PCB kkontrollati fi ħdan ± 3%, u r-rata ta 'rendiment tal-prodotti tiżdied b'aktar minn 10% meta mqabbla ma' anodi taċ-ċomb tradizzjonali. Fil-produzzjoni ta 'fojl tar-ram elettrolitiku, l-anodu tat-titanju tal-kisi kompost Ru-Ir-Ta jista' jnaqqas il-ħruxija tal-wiċċ tal-fojl tar-ram (Ra Inqas minn jew ugwali għal 0.3μm) u jtejjeb l-uniformità tal-ħxuna tal-fojl tar-ram, li tissodisfa r-rekwiżiti ta 'kwalità għolja tal-fojl tar-ram għall-prodotti elettroniċi tar-ram{12}}.
2. Kisi Pt: Metall Prezzjuż Electroplating u Soluzzjoni ta 'Sostituzzjoni tal-Kromju iebes
Fl-electroplating ta 'metall prezzjuż (bħal kisi tad-deheb, kisi tar-rhodium) u xenarji ta' sostituzzjoni tal-kromju iebes, ir-rekwiżiti għall-purità tas-saff electroplated u l-protezzjoni ambjentali tal-proċess huma estremament għoljin. L-electroplating tal-metall prezzjuż huwa użat ħafna f'komponenti elettroniċi high-(bħal konnetturi, ċirkwiti integrati) u strumenti ta 'preċiżjoni. Is-saff electroplated jeħtieġ li jkollu purità għolja, konduttività elettrika tajba, u reżistenza għall-korrużjoni; kisi tal-kromju iebes ħafna drabi jintuża fit-trattament tal-wiċċ ta 'partijiet mekkaniċi (bħal ċilindri idrawliċi, vireg tal-pistun) biex ittejjeb ir-reżistenza għall-ilbies u l-ebusija tal-partijiet, iżda kisi tal-kromju iebes tradizzjonali juża anodi taċ-ċomb, li jipproduċi ċomb -li fih ilma mormi u gass skart, li jikkawża tniġġis ambjentali serju u jonqos mill-istandards ta' protezzjoni ambjentali (REACH). L-anodi tat-titanju tal-kisi Pt saru l-għażla ideali għal dawn ix-xenarji minħabba l-istabbiltà kimika għolja tagħhom u l-attività elettrokatalitika eċċellenti.
Il-kisja Pt hija kisi tal-metall nobbli ppreparat b'depożizzjoni fiżika tal-fwar (PVD) jew depożizzjoni tal-fwar kimiku (CVD) fuq sottostrat tat-titanju. Għandu inertezza kimika estremament għolja u mhux se jinħall jew jirreaġixxi matul il-proċess tal-electroplating, u b'hekk jiżgura l-purità tas-saff electroplated. Fl-electroplating ta 'metall prezzjuż, l-anodu tat-titanju tal-kisi Pt jista' jevita l-ko-depożizzjoni ta 'jonji ta' impurità (bħal joni taċ-ċomb, jonji tal-ħadid) fis-saff electroplated, u jiżgura li l-purità tas-saff tal-electroplated tal-metall prezzjuż hija Akbar minn jew ugwali għal 99.99%. Fil-proċess ta 'sostituzzjoni tal-kromju iebes (bħal kisi tal-kromju trivalenti), l-anodu tat-titanju tal-kisi Pt jista' jissostitwixxi l-anodu taċ-ċomb tradizzjonali, jelimina t-tniġġis taċ-ċomb, u jissodisfa r-rekwiżiti tal-protezzjoni ambjentali. Fl-istess ħin, il-kisja Pt għandha attività elettrokatalitika għolja għar-reazzjoni ta 'ossidazzjoni tal-elettrolit, li tista' tnaqqas il-vultaġġ tat-tank tal-proċess tal-electroplating, tnaqqas il-konsum tal-enerġija b'aktar minn 15% meta mqabbla ma 'anodi taċ-ċomb tradizzjonali, u ttejjeb l-effiċjenza tal-electroplating. Pereżempju, fil-linja tal-produzzjoni tal-kisi tal-kromju trivalenti ta 'manifattur tal-partijiet tal-karozzi, l-użu ta' anodi tat-titanju tal-kisi Pt mhux biss jissodisfa l-istandards tal-emissjoni tal-protezzjoni ambjentali, iżda wkoll jagħmel ir-reżistenza għall-ilbies tas-saff tal-kisi tal-kromju trivalenti tilħaq il-livell ta 'kisi tal-kromju iebes tradizzjonali, u l-effiċjenza tal-produzzjoni tiżdied b'20%.
(II) Disinn Strutturali u Tqabbil tal-Parametri tal-Proċess
Biex tagħti rwol sħiħ lill-vantaġġi tal-prestazzjoni tas-sistema tal-kisi, l-inġiniera tal-proċess tal-electroplating/PCB/fojl tar-ram jeħtieġ ukoll li jwettqu disinn strutturali raġonevoli ta 'anodi tat-titanju u tqabbil xjentifiku tal-parametri tal-proċess. Dan li ġej se jiffoka fuq l-introduzzjoni tal-għażla tal-istruttura tal-anodu (malji, pjanċa) u l-ħxuna, u l-valur tal-esperjenza tat-tagħbija tal-kisi.
1. Għażla tal-Istruttura tal-Anodu u l-Ħxuna: L-istruttura u l-ħxuna tal-anodu jeħtieġ li jiġu determinati skont il-proċess tal-electroplating speċifiku u l-karatteristiċi tal-biċċa tax-xogħol. Fil-produzzjoni ta 'fojl tar-ram elettrolitiku, ħafna drabi jintużaw anodi tal-malji (ġeneralment b'daqs tal-malji ta' 20-50 malji). L-istruttura tal-malja tista 'tagħmel l-elettrolit jiċċirkola bla xkiel, tnaqqas il-polarizzazzjoni tal-konċentrazzjoni tal-wiċċ tal-elettrodu, u tiżgura l-uniformità tal-ħxuna tal-fojl tar-ram; il-ħxuna tal-anodu tal-malji hija ġeneralment 0.8-1.2mm, li tista 'tibbilanċja s-saħħa mekkanika u l-konduttività elettrika tal-anodu. Fl-electroplating kontinwu vertikali tal-PCB, spiss jintużaw anodi tal-pjanċa tat-titanju poruż (porożità 30-50%). L-istruttura poruża tista 'żżid l-erja tal-wiċċ speċifika tal-anodu, ittejjeb l-uniformità tad-distribuzzjoni kurrenti, u tevita l- "effett tarf" tal-bord tal-PCB; il-ħxuna tal-anodu tal-pjanċa tat-titanju poruż hija ġeneralment 2-3mm, li tista 'tiżgura l-istabbiltà tal-anodu waqt l-electroplating b'veloċità għolja fit-tul. Fl-electroplating tal-metall prezzjuż, minħabba l-ispiża għolja tal-kisi Pt, l-anodi tal-folja bi ħxuna ta '1-2mm spiss jintużaw biex jitnaqqas l-ammont ta' Pt użat, u l-wiċċ tal-anodu huwa illustrat biex ittejjeb l-uniformità tad-distribuzzjoni kurrenti.
2. Esperjenza Valur tat-Tagħbija tal-Kisi: It-tagħbija tal-kisi hija parametru importanti li jaffettwa l-ħajja tas-servizz u l-attività elettrokatalitika tal-anodi tat-titanju. Proċessi differenti ta 'electroplating għandhom rekwiżiti differenti għat-tagħbija tal-kisi. Pereżempju, fil-proċess tal-electroplating tal-PCB VCP, it-tagħbija tal-kisi kompost Ru-Ir-Ta ġeneralment tkun 8-12g/㎡. Jekk it-tagħbija tkun baxxa wisq, il-ħajja tas-servizz tal-anodu titqassar; jekk it-tagħbija tkun għolja wisq, l-ispiża tiżdied u l-uniformità tad-distribuzzjoni attwali tista 'tiġi affettwata. Fil-proċess tal-produzzjoni tal-fojl tar-ram elettrolitiku, it-tagħbija tal-kisi kompost Ru-Ir-Ta ġeneralment tkun 12-15g/㎡ biex tissodisfa r-rekwiżiti ta 'operazzjoni ta' densità ta 'kurrent għolja fit-tul (15-20A/㎡). Fil-proċess tal-electroplating tal-metall prezzjuż, it-tagħbija tal-kisi Pt hija ġeneralment 0.5-1g/㎡. Minħabba l-attività katalitika għolja ta 'Pt, ammont żgħir ta' tagħbija jista 'jissodisfa r-rekwiżiti tal-electroplating, u tagħbija għolja wisq se żżid l-ispiża b'mod sinifikanti. Għandu jiġi nnutat li t-tagħbija tal-kisi jeħtieġ li tkun imqabbla mad-densità tal-kurrent tax-xogħol. Ġeneralment, iktar ma tkun għolja d-densità tal-kurrent tax-xogħol, iktar tkun għolja t-tagħbija tal-kisi meħtieġa biex tiġi żgurata l-ħajja tas-servizz tal-anodu.
|
Sistema ta' Kisi
|
Xenarji tal-Applikazzjoni Ewlenin |
Impatt fuq Kisi/Proċess |
Rekwiżiti tad-Disinn Strutturali |
Vantaġġi ewlenin |
|
Ru-Ir-Ta Kisi Kompost |
Electroplating kontinwu vertikali tal-PCB (VCP), produzzjoni ta 'fojl tar-ram elettrolitiku, electroplating tal-linja fina |
Tiżgura distribuzzjoni uniformi tal-kurrent; tnaqqas l-iżball tal-ħxuna tal-kisi (Inqas minn jew ugwali għal ± 3%); ittejjeb l-effiċjenza tal-electroplating (żieda b'10-20%); tnaqqas il-ħruxija tal-kisi (Ra Inqas minn jew ugwali għal 0.3μm) |
PCB electroplating: pjanċa tat-titanju poruż (porożità 30-50%), ħxuna 2-3mm; fojl tar-ram elettrolitiku: anodu tal-malji (malji daqs 20-50 malji), ħxuna 0.8-1.2mm; kisi tat-tagħbija 8-15g/㎡ |
Eċċellenti uniformità tad-distribuzzjoni kurrenti; attività katalitika għolja; stabbiltà tajba; addattat għal xenarji ta' electroplating ta'-densità għolja; kost-effettività għolja |
|
Pt Kisi |
Electroplating tal-metall prezzjuż (kisi tad-deheb, kisi tar-rodju), sostituzzjoni tal-kromju iebes (kisi tal-kromju trivalenti) |
Tiżgura purità għolja ta 'saff electroplated (Akbar minn jew ugwali għal 99.99%); telimina t-tniġġis taċ-ċomb (tilħaq l-istandards RoHS/REACH); tnaqqas il-vultaġġ tat-tank (iffrankar tal-enerġija bi 15-20%) |
Anodu tal-folja, ħxuna 1-2mm; illustrar tal-wiċċ; tagħbija tal-kisi 0.5-1g/㎡; Proċess ta 'preparazzjoni PVD/CVD |
Stabbiltà kimika għolja ħafna; ebda xoljiment waqt l-electroplating; protezzjoni ambjentali u konformità; attività elettrokatalitika għolja; addattat għal xenarji ta'-electroplating high-end |
IV. Trattament tal-Ilma/EDI/Inġiniera tas-Sistema tal-Ilma Funzjonali (Persuna Ċ): Produzzjoni-Bilanċ tal-Effiċjenza u Soluzzjonijiet ta' Konformità Regolatorja
(I) Punti Ewlenin għall-Għażla tal-Kisi f'Xenarji ta' Diżinfettar u Purifikazzjoni
Għat-trattament tal-ilma/EDI/inġiniera tas-sistema tal-ilma funzjonali, id-domanda ewlenija hija li jiġu realizzati diżinfezzjoni effiċjenti jew purifikazzjoni tal-ilma, jiżguraw li l-kwalità tal-ilma effluwenti tissodisfa l-istandards nazzjonali rilevanti (bħal GB 5749《Drinking Water Health Standard express, GB/T 11446《Electronic Grade Water Quality Standard express), u fl-istess ħin tikkontrolla l-ispiża operattiva tas-sistema tal-konsum tal-enerġija. Il-prestazzjoni tal-kisi tal-anodu tat-titanju taffettwa direttament l-effiċjenza tal-proċess tat-trattament tal-ilma (bħal effiċjenza tal-produzzjoni tal-kloru, effiċjenza tat-tneħħija tal-joni), livell ta 'konsum tal-enerġija, u sikurezza tal-kwalità tal-ilma. Dan li ġej se jiffoka fuq l-analiżi tal-punti ewlenin tal-għażla tal-kisi f'żewġ xenarji tipiċi (diżinfezzjoni u preparazzjoni ta 'ilma ultrapur EDI) u l-applikazzjoni ta' sistemi ta 'kisi korrispondenti (kisi Ru-Ir-Sn u kisi Ir-Ta).
1. Kisi Ru-Ir-Sn: Benchmark tal-Effiċjenza għall-Ġeneraturi tal-Ipoklorit tas-Sodju
Il-ġeneraturi tal-ipoklorit tas-sodju jintużaw ħafna fid-diżinfezzjoni tal-ilma tax-xorb, id-diżinfezzjoni tal-ilma tal-pixxina, id-diżinfezzjoni tal-ilma mormi tal-isptar u xenarji oħra. Il-prinċipju ewlieni tagħhom huwa li elettrolizzaw is-soluzzjoni tal-klorur tas-sodju biex jiġġeneraw l-ipoklorit tas-sodju (diżinfettant ta'-spettru wiesa') permezz ta' anodi tat-titanju. Għal dan ix-xenarju, ir-rekwiżiti ewlenin għas-sistema tal-kisi huma effiċjenza għolja fl-evoluzzjoni tal-kloru, konsum baxx ta 'enerġija, u l-ebda tniġġis sekondarju (bħal xoljiment ta' joni tal-metall tqil). Kisi kompost Ru-Ir-Sn huwa kisi ta 'ossidu ternarju magħmul minn ossidu tar-rutenju, ossidu ta' l-iridju, u ossidu tal-landa, li huwa l-punt ta 'referenza għall-effiċjenza għall-ġeneraturi ta' ipoklorit tas-sodju.
Il-komponenti Ru-Ir fil-kisja Ru{-Ir{-Sn għandhom attività elettrokatalitika għolja għal reazzjoni ta 'evoluzzjoni tal-kloru, li tista' tikkatalizza b'mod effiċjenti l-ossidazzjoni tal-joni tal-klorur fis-soluzzjoni tal-klorur tas-sodju biex tiġġenera gass tal-kloru, u mbagħad tirreaġixxi mal-ilma biex tiġġenera ipoklorit tas-sodju. L-effiċjenza tal-evoluzzjoni tal-kloru tal-kisi Ru-Ir-Sn tista 'tilħaq aktar minn 95%, li hija ogħla b'mod sinifikanti minn dik tal-anodi tal-grafita tradizzjonali (madwar 70%). Il-komponent Sn fil-kisi jista 'jtejjeb l-istabbiltà tal-kisi, inaqqas ir-rata ta' dissoluzzjoni tal-kisi, u jevita t-tniġġis sekondarju tal-kwalità tal-ilma ikkawżat mix-xoljiment ta 'jonji tal-metall tqil (bħal Ru, Ir). Fl-istess ħin, il-kisi Ru-Ir{-Sn għandu potenzjal żejjed ta 'evoluzzjoni baxxa tal-kloru, li jista' jnaqqas il-vultaġġ tal-elettroliżi tal-ġeneratur tal-ipoklorit tas-sodju, inaqqas il-konsum tal-enerġija b'aktar minn 20% meta mqabbel ma 'anodi tal-grafita tradizzjonali, u jnaqqas b'mod sinifikanti l-ispiża operattiva tas-sistema tat-trattament tal-ilma. Fl-applikazzjoni attwali ta '-impjant tat-trattament tal-ilma tax-xorb fuq skala kbira, l-użu ta' anodi tat-titanju tal-kisi Ru{{{-Ir{-Sn f'ġeneraturi tal-ipoklorit tas-sodju jista 'jagħmel il-kontenut ta' klorin residwu fl-ilma effluwent stabbli f'0.3-0.5mg/L), standards ta 'produzzjoni ta' enerġija u konsum ta '749 GB 2.5kWh/kg Cl₂ biss, li huwa ferm aktar baxx mil-livell medju nazzjonali (3.5kWh/kg Cl₂). Barra minn hekk, il-kisi Ru-Ir-Sn jista 'jadatta għall-varjazzjoni tal-konċentrazzjoni tas-soluzzjoni tal-klorur tas-sodju (5-20%) u t-temperatura (5-40 grad ) fil-proċess attwali tat-trattament tal-ilma, u jiżgura t-tħaddim stabbli tal-ġeneratur tal-ipoklorit tas-sodju.
2. Ir-Ta Kisi: Disinn ta' Kompatibbiltà għal Moduli EDI
It-teknoloġija EDI (Electrodeionization) hija teknoloġija ewlenija għall-preparazzjoni ta 'ilma ultra-pur (konduttività Inqas minn jew ugwali għal 0.1μS/cm) u tintuża ħafna f'industriji semikondutturi, elettroniċi, farmaċewtiċi u oħrajn. Il-komponent ewlieni tas-sistema EDI huwa l-modulu EDI, li jirrealizza t-tneħħija profonda tal-joni fl-ilma permezz tal-azzjoni magħquda tar-reżina tal-iskambju tal-joni u l-kamp elettriku. L-anodi tat-titanju huma komponenti importanti tal-modulu EDI, li jipprovdu l-kamp elettriku meħtieġ għar-reazzjoni tal-iskambju joniku. Għal dan ix-xenarju, ir-rekwiżiti ewlenin għas-sistema tal-kisi huma stabbiltà għolja fil-proċess tal-elettroliżi, l-ebda xoljiment ta 'jonji ta' impurità, u kompatibilità tajba mal-modulu EDI. Ir-Kisi Ta sar l-ewwel għażla għall-moduli EDI minħabba l-istabbiltà kimika estremament għolja u l-istabbiltà tal-evoluzzjoni tal-ossiġnu.
Fil-modulu EDI, l-anodu tat-titanju jeħtieġ li jaħdem f'ambjent ta 'ilma ta' purità għolja - (konduttività Inqas minn jew ugwali għal 10μS/cm) u intensità għolja ta 'kamp elettriku għal żmien twil. Il-kisi Ir-Ta għandu potenzjal estremament għoli ta 'evoluzzjoni ta' ossiġnu u stabbiltà kimika, li jistgħu jevitaw ix-xoljiment tal-kisi matul il-proċess ta 'elettroliżi, jiżguraw li l-ebda joni ta' impurità (bħal Ir, Ta) ma jiġu introdotti fl-ilma ultra-pur, u jissodisfaw ir-rekwiżiti tal-kwalità tal-ilma ta 'grad elettroniku (GB/T 11446). Fl-istess ħin, il-kisja Ir-Ta għandha prestazzjoni ta 'evoluzzjoni ta' ossiġnu stabbli, li tista 'żżomm vultaġġ ta' ħidma stabbli matul l-operazzjoni fit-tul-tal-modulu EDI, tevita l-varjazzjoni tal-intensità tal-kamp elettriku, u tiżgura l-effiċjenza tat-tneħħija tal-jone tal-modulu EDI. Id-disinn tal-Anodu tat-titanju tal-kisi Ir-Ta għall-moduli EDI jeħtieġ ukoll li jagħti attenzjoni lill-kompatibilità mal-istruttura tal-kanal tal-fluss tal-marki tal-moduli mainstream EDI (bħal GE, Siemens), li jiżgura li l-anodu jista 'jiġi installat perfettament fil-modulu u d-distribuzzjoni attwali hija uniformi. Fl-applikazzjoni attwali ta 'sistema ta' preparazzjoni ta 'l-ilma ultra-pur ta' fabbrika ta 'semikondutturi, l-użu ta' anodi tat-titanju tal-kisi Ir{-Ta f'moduli EDI jista 'jagħmel il-konduttività ta' l-ilma ultra-pur prodott stabbli f'Inqas minn jew ugwali għal 0.06μS/cm, u l-modulu EDI ma jnaqqasx b'mod stabbli aktar minn 5 snin b'mod sinifikanti, b'mod li ma kienx meħtieġ manutenzjoni spiża operattiva tas-sistema tal-ilma ultra-pur.
(II) Sigurtà tal-Kwalità tal-Ilma u Konformità Regolatorja
Għat-trattament tal-ilma/EDI/inġiniera tas-sistema tal-ilma funzjonali, is-sikurezza tal-kwalità tal-ilma hija l-ogħla prijorità, u huwa meħtieġ li jiġi żgurat b'mod strett li l-proċess tat-trattament tal-ilma jissodisfa l-istandards nazzjonali u industrijali rilevanti. Dan li ġej se jiffoka fuq l-introduzzjoni tal-miżuri ta 'kontroll tal-preċipitazzjoni tal-jone tal-metall u l-metodi ta' ottimizzazzjoni tal-konsum tal-enerġija, biex jgħinu lill-inġiniera jirrealizzaw il-bilanċ bejn l-effiċjenza tat-trattament tal-ilma u s-sikurezza tal-kwalità tal-ilma, u jiżguraw konformità regolatorja.
1. Miżuri ta 'Kontroll tal-Preċipitazzjoni tal-Ion tal-Metall: Il-preċipitazzjoni ta 'jonji tal-metall (bħal Ru, Ir, Ta, Pt) minn kisjiet ta' anodi tat-titanju hija waħda mill-fatturi ewlenin li jaffettwaw is-sigurtà tal-kwalità tal-ilma. Biex tikkontrolla l-preċipitazzjoni tal-jonji tal-metall, l-ewwel huwa meħtieġ li tagħżel sistema ta 'kisi bi stabbiltà għolja u rata baxxa ta' dissoluzzjoni (bħal kisi Ru-Ir-Sn, kisi Ir-Ta). It-tieni nett, huwa meħtieġ li tiġi kkontrollata b'mod strett il-kwalità tal-kisi matul il-proċess ta 'produzzjoni tal-anodi tat-titanju, bħall-iżgurar tal-uniformità u l-kumpattezza tal-kisi, jiġu evitati difetti tal-kisi (bħal pinholes, xquq) li jistgħu jwasslu għal dissoluzzjoni aċċellerata. Barra minn hekk, huwa meħtieġ li jiġi skopert regolarment il-kontenut ta 'jonji tal-metall fl-ilma effluwent waqt it-tħaddim tas-sistema tat-trattament tal-ilma. Pereżempju, f'xenarji ta 'diżinfezzjoni tal-ilma tax-xorb, il-kontenut ta' joni tal-metall tqil (bħal Ru, Ir) fl-ilma effluwent għandu jkun ikkontrollat taħt 0.001mg/L (li jissodisfa l-istandards GB 5749); f'xenarji elettroniċi ta 'preparazzjoni ta' ilma ultra-pur, il-kontenut ta 'jonji tal-metall għandu jkun ikkontrollat taħt 1ppt (li jissodisfa l-istandards GB/T 11446). Il-metodi ta' skoperta jistgħu jużaw spettrometrija tal-massa tal-plażma akkoppjata b'mod induttiv (ICP-MS) għal kejl preċiż. Jekk il-kontenut tal-jonji tal-metall jaqbeż l-istandard, huwa meħtieġ li tiċċekkja l-integrità tal-kisi tal-anodu tat-titanju fil-ħin u tissostitwixxi l-anodu jekk meħtieġ.
2. Metodi ta 'Ottimizzazzjoni tal-Konsum tal-Enerġija: Il-konsum tal-enerġija huwa parti importanti mill-ispiża operattiva tas-sistema tat-trattament tal-ilma. L-ottimizzazzjoni tal-konsum tal-enerġija tal-anodi tat-titanju tista 'tnaqqas b'mod effettiv l-ispiża operattiva. Il-metodi ewlenin ta 'ottimizzazzjoni tal-konsum tal-enerġija jinkludu: (1) Għażla ta' sistema ta 'kisi b'potenzal żejjed baxx (bħal kisi Ru-Ir{-Sn għall-evoluzzjoni tal-kloru, kisi Ir{-Ta għall-evoluzzjoni tal-ossiġnu), li tista' tnaqqas il-vultaġġ tal-elettroliżi u b'hekk tnaqqas il-konsum tal-enerġija. (2) L-ottimizzazzjoni tal-istruttura u t-tqassim tal-anodi tat-titanju, bħall-użu ta 'anodi porużi biex tiżdied l-erja tal-wiċċ speċifika tal-anodu, tnaqqas id-densità tal-kurrent fuq il-wiċċ tal-anodu, u tnaqqas il-potenzjal żejjed. (3) Kontroll tal-parametri operattivi tas-sistema tat-trattament tal-ilma, bħall-ottimizzazzjoni tal-konċentrazzjoni tal-elettroliti (bħall-konċentrazzjoni tas-soluzzjoni tal-klorur tas-sodju fil-ġeneraturi tal-ipoklorit tas-sodju), it-temperatura, u r-rata tal-fluss, biex jiġi żgurat li s-sistema topera taħt l-aħjar kundizzjonijiet tax-xogħol. (4) Tnaddaf regolarment il-wiċċ tal-anodi tat-titanju biex tneħħi l-ħmieġ u l-iskala fuq il-wiċċ, tevita li żżid ir-reżistenza tal-wiċċ tal-anodu, u tiżgura t-tħaddim stabbli tal-anodu. Pereżempju, f'impjant tat-trattament tad-drenaġġ muniċipali, wara li tiġi ottimizzata l-istruttura ta 'Ru-Ir{-Sn kisi anodi tat-titanju u parametri operattivi, il-konsum tal-enerġija tal-unità tas-sistema tad-diżinfezzjoni jitnaqqas b'25%, u l-ispiża annwali tal-iffrankar tal-enerġija hija aktar minn 1 miljun wan.
|
Sistema ta' Kisi |
Xenarji tal-Applikazzjoni Ewlenin |
Parametri Ewlenin tal-Prestazzjoni |
Indikaturi ta' Konformità |
Vantaġġi |
|
Ru-Ir-Sn Kisi |
Ġeneraturi tal-ipoklorit tas-sodju, diżinfezzjoni tal-ilma tax-xorb, diżinfezzjoni tal-ilma tal-pixxina, diżinfezzjoni tal-ilma tad-drenaġġ tal-isptar |
Effiċjenza tal-evoluzzjoni tal-kloru Akbar minn jew ugwali għal 95%; konsum tal-enerġija tal-produzzjoni tal-kloru tal-unità Inqas minn jew ugwali għal 2.5kWh/kg Cl₂; Rata ta' dissoluzzjoni tal-kisi Inqas minn jew ugwali għal 0.001mg/(L·h) |
Il-kwalità tal-ilma effluwenti tissodisfa GB 5749; Kontenut tal-jone tal-metall tqil Inqas minn jew ugwali għal 0.001mg/L; ebda tniġġis sekondarju |
Effiċjenza għolja fl-evoluzzjoni tal-kloru; konsum baxx ta 'enerġija; stabbiltà tajba; ebda tniġġis sekondarju; adattat għal diversi xenarji ta 'diżinfezzjoni |
|
Ir-Ta Kisi |
Moduli EDI, preparazzjoni ta' ilma ultra-pur, trattament ta' ilma ta'-purità għolja |
Stabbiltà tal-evoluzzjoni tal-ossiġnu: fluttwazzjoni tal-vultaġġ tax-xogħol Inqas minn jew ugwali għal 5mV; effiċjenza tat-tneħħija tal-joni Akbar minn jew ugwali għal 99.9%; Rata ta' dissoluzzjoni tal-kisi Inqas minn jew ugwali għal 0.0001mg/(L·h) |
Il-kwalità tal-ilma effluwenti tissodisfa GB/T 11446; kontenut tal-jone tal-metall Inqas minn jew ugwali għal 1ppt; kompatibbli ma 'marki mainstream moduli EDI |
Stabbiltà kimika għolja ħafna; ebda preċipitazzjoni ta 'jone ta' impurità; operazzjoni stabbli; ħajja twila ta 'servizz; kompatibilità tajba mal-moduli EDI |
V. Inġiniera Ġodda tal-Enerġija/Enerġija tal-Idroġenu/R&D Elettrokimiku (Persuna D): Tolleranza Għolja tal-Kondizzjoni Operattiva u Disinn ta' Skala-
(I) Għażla tad-Durabbiltà tal-Kisi Taħt Kundizzjonijiet Operattivi Estremi
Għal inġiniera ġodda tal-enerġija/enerġija tal-idroġenu/R&D elettrokimiċi, id-domanda ewlenija hija li jiġu żviluppati anodi tat-titanju li jistgħu jadattaw għal kundizzjonijiet operattivi estremi (bħal densità għolja ta 'kurrent, aċidità qawwija, temperatura għolja, pressjoni għolja) f'sistemi ta' enerġija ġodda (bħal elettrolizzaturi PEM, chlor{0}}elettroliżi alkali, batterija tal-litju tħaddim tas-sistema twila, ossidazzjoni stabbli) l-iskala- tat-teknoloġija mil-laboratorju għall-inġinerija. Id-durabilità tal-kisi taħt kundizzjonijiet ta 'tħaddim estremi hija ċ-ċavetta biex tintlaħaq din id-domanda. Dan li ġej se jiffoka fuq l-analiżi ta 'l-għażla ta' żewġ sistemi ta 'kisi tipiċi (kisi ta' iridju għoli u kisi ta 'gradjent Ru-Ir) u d-durabilità tagħhom taħt kundizzjonijiet operattivi estremi.
1. Kisi ta 'Iridium Għoli (Ir Akbar minn jew ugwali għal 80%): Garanzija fit-tul-għall-Electrolyzers PEM
L-elettrolizzaturi PEM (Proton Exchange Membrane) huma tagħmir ewlieni għall-produzzjoni tal-idroġenu permezz tal-elettroliżi tal-ilma, li għandhom il-vantaġġi ta 'effiċjenza għolja fil-produzzjoni tal-idroġenu, purità għolja tal-idroġenu u veloċità ta' rispons veloċi. Jintużaw ħafna fil-ħażna tal-enerġija tal-idroġenu, vetturi taċ-ċelloli tal-fjuwil u oqsma oħra tal-enerġija ġodda. Il-kundizzjonijiet operattivi tal-elettrolizzaturi PEM huma estremament ħarxa: densità għolja ta 'kurrent (ġeneralment 1000-3000A/㎡), aċidità qawwija (membrana tal-iskambju tal-protoni għandha valur pH ta' inqas minn 2), umdità għolja (umdità relattiva akbar minn jew ugwali għal 95%), u temperatura għolja (80-100). Taħt kundizzjonijiet estremi bħal dawn, il-kisi ta 'l-anodu tat-titanju jeħtieġ li jkollu attività katalitika ta' evoluzzjoni ta 'ossiġnu estremament għolja, stabbiltà kimika u reżistenza għall-korrużjoni. Kisi ta 'iridju għoli (Ir Greater minn jew ugwali għal 80%, magħmul prinċipalment minn ossidu ta' iridju) sar il-garanzija fit-tul għall-elettrolizzaturi PEM minħabba l-vantaġġi uniċi tal-prestazzjoni tiegħu.
Il-kisi ta 'l-iridju għoli għandu potenzjal żejjed ta' evoluzzjoni ta 'ossiġnu estremament baxx (Inqas minn jew ugwali għal 0.2V f'2000A/㎡), li jista' jikkatalizza b'mod effiċjenti r-reazzjoni tal-qsim tal-ilma (reazzjoni ta 'evoluzzjoni ta' ossiġnu) taħt densità għolja ta 'kurrent, itejjeb l-effiċjenza tal-produzzjoni tal-idroġenu tal-elettrolizzatur PEM, u jnaqqas il-konsum tal-enerġija. Fl-istess ħin, l-ossidu ta 'l-iridju għandu stabbiltà kimika estremament għolja f'ambjenti ta' aċidu qawwi u temperatura għolja, li jistgħu jevitaw ix-xoljiment u d-dekompożizzjoni tal-kisi, jiżguraw it-tħaddim stabbli fit-tul-tal-anodu. L-istruttura nanokristallina tal-kisja ta 'l-iridju għoli tista' tinibixxi l-agglomerazzjoni u t-tkabbir tal-ħbub taħt temperatura għolja fit-tul u kondizzjonijiet ta 'densità għolja ta' kurrent, iżżomm l-erja tal-wiċċ speċifika tal-kisi, u tevita l-attenwazzjoni ta 'attività katalitika. Fl-R & D attwali u l-applikazzjoni ta 'elettrolizzaturi PEM, l-anodu tat-titanju tal-kisi ta' iridju għoli jista 'jagħmel l-elettrolizzatur PEM jaħdem b'mod stabbli għal aktar minn 5000 siegħa taħt il-kondizzjoni ta' densità ta 'kurrent ta' 2000A/㎡, b'rata ta 'attenwazzjoni ta' attività katalitika ta 'inqas minn 5%, li tissodisfa r-rekwiżiti ta' operazzjoni fit-tul ta '{10}elettrolizzaturi PEM. Barra minn hekk, il-proċess ta 'preparazzjoni tal-kisi ta' iridju għoli (bħal CVD, depożizzjoni ta 'saff atomiku) jeħtieġ ukoll li jiġi kkontrollat b'mod strett biex tiġi żgurata l-uniformità u l-kumpattezza tal-kisi, jiġu evitati difetti tal-kisi li jistgħu jwasslu għal falliment aċċellerat.
2. Ru-Kisi tal-Gradjent Ir: Adattament għall-Klor-Alkali u Proċessi ta' Ossidazzjoni Speċjali
F'oqsma ġodda ta' enerġija-relatati bħall-elettroliżi tal-kloru-alkali (għall-produzzjoni tal-gass tal-kloru u soda kawstika, li huma materja prima importanti għal batteriji tal-enerġija ġodda) u ossidazzjoni tal-materjal tal-batterija tal-litju (għall-produzzjoni tal-fosfat tal-ħadid tal-litju, ossidu tal-kobalt tal-litju u materjali oħra tal-katodi), il-kundizzjonijiet operattivi huma estremament ħorox ukoll: (500-2000A/㎡), aċidità qawwija jew alkalinità qawwija, u l-koeżistenza ta 'evoluzzjoni ta' ossiġnu u reazzjonijiet ta 'evoluzzjoni tal-kloru. Is-sistema tal-kisi jeħtieġ li jkollha attività katalitika tajba kemm għall-evoluzzjoni tal-ossiġnu kif ukoll għar-reazzjonijiet tal-evoluzzjoni tal-kloru, u jkollha stabbiltà għolja taħt kundizzjonijiet estremi. Il-kisja tal-gradjent ta 'Ru-Ir (il-wiċċ huwa iridju-rikk, il-qiegħ huwa rikki-rutenju) huwa ddisinjat apposta għal kundizzjonijiet estremi kumplessi bħal dawn, li jistgħu jadattaw tajjeb għall-ħtiġijiet ta' klor-alkali u proċessi ta 'ossidazzjoni speċjali.
Id-disinn tal-kisi tal-gradjent Ru-Ir jadotta struttura ta '"kompożizzjoni ta' gradjent": is-saff tal-wiċċ huwa iridju-rikk (Ir Greater minn jew ugwali għal 70%), li għandu potenzjal għoli ta 'evoluzzjoni ta' ossiġnu u stabbiltà kimika, u jista 'jirreżisti l-korrużjoni ossidattiva tal-elettrolit, u jiżgura l-istabbiltà tal-wiċċ tal-kisi; is-saff tal-qiegħ huwa rutenju-rikk (Ru Greater minn jew ugwali għal 60%), li għandu attività katalitika ta 'evoluzzjoni għolja tal-kloru, u jista' jikkatalizza b'mod effiċjenti r-reazzjoni tal-evoluzzjoni tal-kloru, u jtejjeb l-effiċjenza tal-proċess. Din l-istruttura tal-gradjent tagħmel il-kisja jkollha kemm stabbiltà eċċellenti tal-evoluzzjoni tal-ossiġnu kif ukoll attività katalitika tal-evoluzzjoni tal-kloru, li jistgħu jadattaw tajjeb għall-koeżistenza tal-evoluzzjoni tal-ossiġnu u reazzjonijiet tal-evoluzzjoni tal-klorin fl-elettroliżi tal-klor-alkali u proċessi ta 'ossidazzjoni tal-materjal tal-batterija tal-litju. Fl-istess ħin, il-kisja tal-gradjent Ru-Ir għandha tolleranza għolja għal densità għolja ta 'kurrent, li tista' topera b'mod stabbli taħt il-kundizzjoni ta 'densità ta' kurrent 1500A / ㎡, b'ħajja ta 'servizz ta' aktar minn 3 snin. Fl-applikazzjoni attwali ta 'linja ta' produzzjoni ta 'ossidazzjoni tal-manifattur tal-materjal tal-batterija tal-litju, l-użu ta' anodi tat-titanju tal-kisi tal-gradjent Ru-Ir jista 'jagħmel ir-rata ta' ossidazzjoni tal-materjali tal-batterija tal-litju tiżdied bi 30%, u l-konsum tal-enerġija għal kull unità ta 'prodott jitnaqqas b'20%, li jtejjeb b'mod sinifikanti l-effiċjenza tal-produzzjoni u jnaqqas l-ispiża tal-produzzjoni.
(II) Iżżid l-Istrateġija minn Skala tal-Laboratorju għall-Inġinerija
Għal inġiniera ġodda ta 'l-enerġija/l-idroġenu/l-R&D elettrokimiċi, ir-realizzazzjoni tal-iskala-up tat-teknoloġija ta' l-anodu tat-titanju minn laboratorju għall-inġinerija hija kompitu importanti. Il-proċess tal-iskala-up jeħtieġ li jsolvi l-problemi tal-uniformità tal-kisi, id-disinn strutturali, u l-konsistenza tal-prestazzjoni. Dan li ġej se jiffoka fuq l-introduzzjoni tal-istrateġiji ta' skala-up minn żewġ aspetti: proċess ta' preparazzjoni tal-kisi u disinn strutturali tal-anodu.
1. Il-Proċess tal-Preparazzjoni tal-Kisi Skala-up: Il-proċess tal-preparazzjoni tal-kisi fil-laboratorju huwa ġeneralment fuq skala żgħira-(bħal kisi tal-pinzell, kisi ta 'dip), li huwa diffiċli biex tissodisfa r-rekwiżiti ta' produzzjoni ta 'inġinerija-skala kbira f'termini ta' uniformità tal-kisi u effiċjenza tal-produzzjoni. Għalhekk, huwa meħtieġ li jiġu adottati proċessi ta 'preparazzjoni ta' kisi ta '-skala kbira u ta'-preċiżjoni għolja, bħal depożizzjoni kimika tal-fwar (CVD), kisi elettroforetiku, u kisi ta 'dekompożizzjoni termali. Il-proċess CVD jista 'jirrealizza d-depożizzjoni uniformi tal-kisi fuq il-wiċċ ta' substrati tat-titanju ta '-erja kbira, b'purità u kumpattezza għolja tal-kisi, li hija adattata għall-preparazzjoni ta' kisjiet ta '-prestazzjoni għolja bħal kisjiet ta' iridju għoli. Proċess ta 'kisi elettroforetiku jista' jirrealizza l-kisi rapidu ta 'sottostrati tat-titanju ta' -erja kbira, b'effiċjenza għolja ta 'produzzjoni u uniformità tajba tal-kisi, li hija adattata għall-preparazzjoni ta' kisjiet tas-serje Ru-Ir u Ir-Ta. Il-proċess tal-kisi tad-dekompożizzjoni termali huwa proċess ta' preparazzjoni ta' kisi fuq skala kbira-matur, li għandu l-vantaġġi ta' proċess sempliċi, prezz baxx, u skala faċli-up, u huwa użat ħafna fil-produzzjoni industrijali ta' Ru-Ir{-Sn, Ru-Ir-Ta kisja u komposti oħra. Matul l-iskala-up tal-proċess tal-preparazzjoni tal-kisi, huwa meħtieġ li jiġu kkontrollati b'mod strett il-parametri tal-proċess (bħal temperatura, pressjoni, konċentrazzjoni, ħin) biex tiġi żgurata l-konsistenza tal-prestazzjoni tal-kisi bejn lottijiet differenti. Pereżempju, fl-iskala tal-produzzjoni ta 'kisi ta' iridju għoli għall-elettrolizzaturi PEM, il-parametri tal-proċess CVD (bħal temperatura ta 'reazzjoni 800 grad , pressjoni ta' reazzjoni 500Pa, ħin ta 'reazzjoni 2h) huma kkontrollati b'mod strett, sabiex l-uniformità tal-ħxuna tal-kisi ta' -erja kbira ta 'titanju sottostrati ± 5% kontrollati fil-prestazzjoni tat-titanju ± 5 %, prestazzjoni kontrollata ± 2 ± 5% bejn lottijiet hija tajba.
2. Skala tad-Disinn Strutturali tal-Anodu-up: L-istruttura ta 'l-anodu fil-laboratorju hija ġeneralment ta' daqs żgħir-(bħal anodi tal-folja b'daqs ta '5cm × 5cm), li ma jistgħux jissodisfaw ir-rekwiżiti ta' tagħmir ta 'inġinerija fuq skala kbira- (bħal elettrolizzaturi PEM b'erja ta' munzell ta 'aktar minn 1㎡) f'termini ta' distribuzzjoni kurrenti u ċirkolazzjoni ta 'elettroliti. Għalhekk, huwa meħtieġ li jitwettaq disinn ottimizzat tal-istruttura tal-anodu, bħall-adozzjoni ta 'strutturi porużi, strutturi tal-malji, u disinji modulari. L-istruttura tal-anodu poruż tista 'żżid l-erja tal-wiċċ speċifika tal-anodu, ittejjeb l-uniformità tad-distribuzzjoni tal-kurrent, u tnaqqas il-polarizzazzjoni tal-konċentrazzjoni tal-wiċċ tal-elettrodu, li hija adattata għall-elettrolizzaturi PEM u xenarji oħra ta' densità ta 'kurrent għolja. L-istruttura tal-anodu tal-malja tista 'tiffaċilita ċ-ċirkolazzjoni tal-elettrolit, tnaqqas il-waqgħa tal-pressjoni tas-sistema, u hija adattata għall-elettroliżi tal-klor-alkali u xenarji oħra tal-elettroliżi tal-fluss. Disinn modulari jista 'jirrealizza l-assemblaġġ u s-sostituzzjoni ta' anodi ta '-erja kbira, li huwa konvenjenti għall-manutenzjoni u t-tħaddim tat-tagħmir tal-inġinerija. Matul l-iskala-up tal-istruttura tal-anodu, huwa meħtieġ li titwettaq simulazzjoni tal-fluwidu u simulazzjoni elettrika biex tottimizza t-tqassim tal-anodu u l-parametri tal-istruttura, tiżgura d-distribuzzjoni uniformi tal-kurrent u l-elettrolit, u tevita sħana żejda lokali u korrużjoni irregolari. Pereżempju, fid-disinn tal-iskala-up ta' l-anodi tat-titanju tal-kisi tal-gradjent ta' Ru-Ir għall-elettrolizzaturi tal-klor-alkali, l-istruttura tal-anodu tal-malji (daqs tal-malji 30 malji, ħxuna 1.5mm) tiġi adottata, u t-tqassim tal-anodu jiġi ottimizzat permezz ta' simulazzjoni tal-fluwidu, sabiex l-elettrolizzatur{16}}eriku kbir tal-{39}zona attwali hija kkontrollata fi ħdan ± 10%, u ċ-ċirkolazzjoni ta 'l-elettrolit hija bla xkiel, li tissodisfa r-rekwiżiti ta' produzzjoni ta 'inġinerija fuq skala kbira-.
|
Sistema ta' Kisi |
Kundizzjonijiet Operattivi Estremi Applikabbli |
Prestazzjoni Core |
Iżżid-Punti Ewlenin |
Vantaġġi |
|
Kisi ta 'Iridium Għoli (Ir akbar minn jew ugwali għal 80%) |
Elettrolizzaturi PEM: densità għolja ta 'kurrent (1000-3000A/㎡), aċidità qawwija (pH<2), high humidity (≥95%), high temperature (80-100℃) |
Evoluzzjoni tal-ossiġnu potenzjal żejjed Inqas minn jew ugwali għal 0.2V (2000A/㎡); Test ta 'stabbiltà 5000h: rata ta' attenwazzjoni ta 'attività Inqas minn jew ugwali għal 5%; rata ta 'korrużjoni Inqas minn jew ugwali għal 0.001mm/sena |
Preparazzjoni tal-kisi: proċess CVD, kontroll tat-temperatura/pressjoni/ħin; struttura tal-anodu: struttura poruża, disinn modulari; tiżgura l-uniformità tal-kisi ta' substrati ta'-erja kbira |
Attività katalitika ta 'evoluzzjoni ta' ossiġnu għolja ħafna; stabbiltà tajba taħt kundizzjonijiet estremi; ħajja twila ta 'servizz; addattat għall-elettrolizzatur PEM skala-up |
|
Ru-Kisi tal-Gradjent tal-Ir |
Klor-elettroliżi alkali, ossidazzjoni tal-materjal tal-batterija tal-litju: densità għolja ta 'kurrent (500-2000A/㎡), aċidu/alkali qawwi, evoluzzjoni tal-ossiġnu + koeżistenza tal-evoluzzjoni tal-kloru |
Evoluzzjoni tal-kloru potenzjal żejjed Inqas minn jew ugwali għal 0.15V; potenzjal żejjed ta' evoluzzjoni ta' ossiġnu Inqas minn jew ugwali għal 0.8V; Test ta 'stabbiltà ta' 3 snin: rata ta 'attenwazzjoni ta' attività Inqas minn jew ugwali għal 10%; rata ta 'korrużjoni Inqas minn jew ugwali għal 0.005mm/sena |
Preparazzjoni tal-kisi: kisi elettroforetiku + dekompożizzjoni termali, kompożizzjoni tal-gradjent ta 'kontroll; struttura tal-anodu: struttura tal-malji, tqassim ottimizzat; jiżguraw distribuzzjoni uniformi tal-kurrent/elettroliti |
Attività katalitika b'funzjoni-doppja (evoluzzjoni tal-ossiġnu + evoluzzjoni tal-kloru); tolleranza għolja għal kundizzjonijiet estremi; addattat għall-iskala tal-proċess kumpless-up; kost{3}}effettività għolja |
VI. Maniġers tal-Katina tal-Akkwist/Provvista (Persuna E): Speċifikazzjonijiet Tekniċi u Strateġiji ta' Ġestjoni tal-Fornituri
(I) Formulazzjoni ta' Speċifikazzjonijiet Tekniċi ta' Offerta: Punti Ewlenin ta' Kontroll tal-Kwalità
Għall-maniġers tal-katina tal-akkwist/provvista, id-domanda ewlenija hija li tiġi żgurata l-kwalità tal-anodi tat-titanju filwaqt li jiġu kkontrollati l-ispejjeż tal-akkwist, jiġu evitati r-riskji tal-kwalità u r-riskji tal-katina tal-provvista, u jiġi żgurat il-progress bla xkiel tal-produzzjoni. Il-formulazzjoni ta 'speċifikazzjonijiet tekniċi ta' offerti xjentifiċi u raġonevoli hija ċ-ċavetta biex titwettaq din id-domanda. L-ispeċifikazzjonijiet tekniċi jeħtieġ li jiddefinixxu b'mod ċar l-indikaturi tal-kwalità, il-metodi tat-test, u l-istandards ta 'aċċettazzjoni tal-anodi tat-titanju, u jikkontrollaw b'mod effettiv il-kwalità tal-anodi tat-titanju mis-sors. Dan li ġej se jiffoka fuq l-introduzzjoni tal-punti ewlenin tal-kontroll tal-kwalità fil-formulazzjoni tal-ispeċifikazzjonijiet tekniċi tal-offerti.
1. Kjarifika tal-Indikaturi Ewlenin tal-Prestazzjoni
Skont ix-xenarji attwali tal-applikazzjoni tal-anodi tat-titanju (bħal protezzjoni mill-korrużjoni, electroplating, trattament tal-ilma), huwa meħtieġ li jiġu definiti b'mod ċar l-indikaturi tal-prestazzjoni ewlenin tas-sistema tal-kisi. Pereżempju, għall-anodi tat-titanju tal-kisi Ru-Ir użati fil-protezzjoni katodika tal-ħamrija, l-indikaturi ewlenin tal-prestazzjoni jinkludu potenzjal żejjed tal-evoluzzjoni tal-kloru (Inqas minn jew ugwali għal 0.15V), rata ta 'korrużjoni (Inqas minn jew ugwali għal 0.01mm/sena), ħajja tas-servizz (Akbar minn jew ugwali għal 15-il sena), tagħbija ta' kisi (2; ㎡) eċċ. għal anodi tat-titanju tal-kisi Ir-Ta użati f'ambjenti marittimi, l-indikaturi ewlenin tal-prestazzjoni jinkludu potenzjal ta 'evoluzzjoni ta' ossiġnu (Akbar minn jew ugwali għal 1.6V), rata ta 'korrużjoni (Inqas minn jew ugwali għal 0.005mm / sena), firxa ta' fluttwazzjoni potenzjali (Inqas minn jew ugwali għal 5mV), eċċ .; għall-Anodi tat-titanju tal-kisi Pt użati fl-electroplating tal-metall prezzjuż, l-indikaturi ewlenin tal-prestazzjoni jinkludu purità tal-kisi (Akbar minn jew ugwali għal 99.9%), ħajja tas-servizz (Akbar minn jew ugwali għal 5 snin), tagħbija tal-kisi (0.5-1g/㎡), eċċ Fl-istess ħin, huwa meħtieġ li jiġu definiti b'mod ċar il-parametri tekniċi tat-titanju b'mod ċar il-parametri tat-titanju. GB/T 3621), purità (Akbar minn jew ugwali għal 99.6%), ħruxija tal-wiċċ (Ra 1.6-3.2μm), eċċ., Biex tiżgura l-prestazzjoni bażika tal-anodu tat-titanju.
2. Formulazzjoni ta 'Metodi tat-Test u Standards ta' Aċċettazzjoni
Metodi tat-test ċari u standards ta 'aċċettazzjoni huma l-garanzija għall-verifika ta' jekk l-anodi tat-titanju jissodisfawx ir-rekwiżiti tekniċi. Għall-metodi tat-test tal-indikaturi tal-prestazzjoni tal-kisi, huwa meħtieġ li jiġu speċifikati l-istandards nazzjonali jew internazzjonali applikabbli (bħal ASTM, GB/T) u t-tagħmir tat-test meħtieġ. Pereżempju, it-test tal-evoluzzjoni tal-kloru potenzjal żejjed għandu jitwettaq skont l-istandard ASTM G91, bl-użu ta 'workstation elettrokimiku biex titkejjel il-kurva tal-polarizzazzjoni tal-anodu; it-test tat-tagħbija tal-kisi għandu jitwettaq bl-użu ta' spettrometru tal-emissjoni tal-plażma akkoppjat b'mod induttiv (ICP-OES) wara li jinħall il-kisi. Għall-istandards ta 'aċċettazzjoni, huwa meħtieġ li tiġi definita b'mod ċar il-firxa kwalifikata ta' kull indikatur tal-prestazzjoni, il-proporzjon ta 'kampjunar u l-metodu ta' teħid ta 'kampjuni tal-prodotti kkonsenjati, u l-metodi ta' mmaniġġjar għal prodotti mhux kwalifikati. Pereżempju, il-proporzjon tal-kampjunar tal-anodi tat-titanju fil-kunsinna tal-lott m'għandux ikun inqas minn 3%, u jekk jinstab prodott wieħed mhux kwalifikat fil-kampjun, għandha titwettaq spezzjoni sħiħa; jekk aktar minn 5% ta 'prodotti mhux kwalifikati jinstabu fl-ispezzjoni sħiħa, il-lott kollu ta' prodotti għandu jiġi rritornat jew maħdum mill-ġdid. Barra minn hekk, huwa wkoll meħtieġ li jiġu speċifikati l-proċeduri ta 'aċċettazzjoni, bħall-aċċettazzjoni konġunta mix-xerrej u l-fornitur, is-sottomissjoni ta' rapporti tat-test mill-fornitur, u l-konferma tar-riżultati ta 'aċċettazzjoni miż-żewġ partijiet bil-miktub.
3. Rekwiżiti għall-Kwalifiki tal-Fornitur u Kapaċitajiet Tekniċi
Biex tiġi żgurata l-istabbiltà tal-kwalità tal-prodott u l-kapaċità tal-provvista, huwa meħtieġ li jiġu definiti b'mod ċar ir-rekwiżiti tal-kwalifika tal-fornitur fl-ispeċifikazzjonijiet tekniċi tal-offerti. Pereżempju, il-fornitur għandu jkollu personalità legali indipendenti, liċenzja tal-produzzjoni għall-anodi tat-titanju, u ċertifikazzjonijiet rilevanti tas-sistema tal-ġestjoni tal-kwalità (bħal ISO 9001); għandhom aktar minn 5 snin ta 'esperjenza ta' produzzjoni f'sistemi ta 'kisi ta' anodi tat-titanju, u għandhom każijiet ta 'applikazzjoni ta' suċċess fl-oqsma korrispondenti (bħal li jipprovdu rapporti ta 'verifika tal-prestazzjoni u testimonjanzi tal-utent ta' proġetti ta 'protezzjoni mill-korrużjoni); għandhom tagħmir ta 'produzzjoni komplut (bħal fran ta' dekompożizzjoni termali, tagħmir ta 'kisi elettroforetiku) u tagħmir għall-ittestjar (bħal stazzjonijiet tax-xogħol elettrokimiċi, ICP-OES), u għandhom R&D professjonali u timijiet tekniċi biex jipprovdu appoġġ tekniku u servizz ta' wara-bejgħ. Barra minn hekk, huwa wkoll meħtieġ li jitressqu rekwiżiti għall-kapaċità tal-provvista u ċ-ċiklu tal-kunsinna tal-fornitur, bħall-iżgurar li l-kapaċità tal-provvista ta 'kull xahar ma tkunx inqas mid-domanda mensili tax-xerrej, u ċ-ċiklu tal-kunsinna ma jkunx aktar minn 30 jum wara li jiġi ffirmat il-kuntratt, biex jiġi evitat li jaffettwa l-progress tal-produzzjoni tax-xerrej minħabba dewmien fil-kunsinna.
(II) Strateġiji ta' Ġestjoni tal-Fornituri u Kontroll tar-Riskju
Minbarra l-formulazzjoni ta 'speċifikazzjonijiet tekniċi ta' offerti stretti, il-maniġers tal-katina tal-akkwist/provvista jeħtieġ ukoll li jistabbilixxu sistema kompluta ta 'ġestjoni tal-fornitur biex jirrealizzaw il--ġestjoni tal-proċess kollu u l-kontroll tar-riskju tal-fornituri, li jiżguraw il-provvista stabbli u l-kwalità tal-anodi tat-titanju. Dan li ġej se jiffoka fuq l-introduzzjoni ta' evalwazzjoni u għażla tal-fornitur, fil--kontroll tal-kwalità tal-proċess, u strateġiji ta' ġestjoni tas-servizz ta' wara-bejgħ.
1. Sistema ta' Evalwazzjoni u Għażla tal-Fornituri:L-istabbiliment ta' sistema ta' indiċi ta' evalwazzjoni tal-fornituri multi-dimensjonali hija l-bażi għall-għażla ta' fornituri ta'-kwalità għolja. L-indikaturi ta' evalwazzjoni għandhom jinkludu mhux biss il-kwalità tal-prodott, il-prezz, u ċ-ċiklu tal-kunsinna, iżda wkoll kapaċitajiet tekniċi, servizz ta' wara-bejgħ, status finanzjarju, u reputazzjoni korporattiva. Għall-evalwazzjoni inizjali tal-fornituri, għandhom jitwettqu-verifiki fuq il-post biex jiġu vverifikati l-kundizzjonijiet tal-produzzjoni tal-fornitur, it-tħaddim tas-sistema tal-ġestjoni tal-kwalità, il-kapaċitajiet tekniċi, u l-ġestjoni tal-inventarju. Pereżempju, iċċekkja jekk it-tagħmir tal-produzzjoni tal-fornitur huwiex avvanzat u komplut, jekk il-proċess tal-preparazzjoni tal-kisi huwiex konformi mar-rekwiżiti tekniċi, jekk it-tagħmir tat-test huwiex ikkalibrat u effettiv, u jekk is-sit tal-produzzjoni huwiex nadif u ordnat. Għar-ri-valutazzjoni ta' fornituri eżistenti, għandu jiġi stabbilit mekkaniżmu ta' evalwazzjoni dinamika, u l-prestazzjoni tal-fornitur fil-perjodu ta' kooperazzjoni tal-passat (bħal rata ta' kwalifika tal-prodott, rata ta'-kunsinna fil-ħin, veloċità ta' rispons tas-servizz ta' wara-bejgħ) għandha tiġi evalwata regolarment (bħal kull 6 xhur jew sena). Skont ir-riżultati tal-evalwazzjoni, il-fornituri huma kklassifikati f'livelli A, B, C, u D. Fornituri ta'-livell huma fornituri kooperattivi ewlenin, u jistgħu jingħataw politiki preferenzjali bħaż-żieda fil-volum tal-ordnijiet u t-tnaqqis taċ-ċikli tal-ħlas; Il-fornituri ta' livell D- huma fornituri mhux kwalifikati u għandhom jiġu eliminati mil-lista tal-fornituri. Barra minn hekk, huwa meħtieġ li jiġi stabbilit mekkaniżmu ta 'fornitur ta' backup, agħżel 2-3 fornituri alternattivi għal kull tip ta 'sistema ta' kisi ta 'anodu tat-titanju, biex tevita tfixkil fil-katina tal-provvista ikkawżat mill-falliment ta' fornitur wieħed.
2. Fil--Kontroll tal-Kwalità tal-proċess tal-Anodi tat-Titanju:Biex jiġi żgurat li l-kwalità tal-anodi tat-titanju tissodisfa r-rekwiżiti matul il-proċess tal-produzzjoni, il-maniġers tal-katina tal-akkwist/provvista jeħtieġ li jwettqu kontroll tal-kwalità tal--proċess, jiġifieri, jibagħtu spetturi tal-kwalità professjonali fis-sit tal-produzzjoni tal-fornitur biex jissorveljaw u jispezzjonaw il-proċessi ewlenin tal-produzzjoni (bħal trattament minn qabel tas-sottostrat tat-titanju, preparazzjoni tal-kisi, trattament bis-sħana). Għall-proċess tat-trattament minn qabel tas-sottostrat tat-titanju, huwa meħtieġ li jiġi ċċekkjat jekk il-ħruxija tal-wiċċ, l-indafa u t-tneħħija tal-film tal-ossidu jissodisfawx ir-rekwiżiti, minħabba li l-kwalità tat-trattament minn qabel tas-sottostrat taffettwa direttament il-forza tat-twaħħil bejn il-kisi u s-sottostrat; għall-proċess tal-preparazzjoni tal-kisi, huwa meħtieġ li tivverifika jekk il-parametri tal-proċess (bħal konċentrazzjoni tas-soluzzjoni tal-kisi, temperatura tal-kisi, veloċità tal-kisi) humiex konsistenti mal-ispeċifikazzjonijiet tekniċi, u tieħu kampjuni biex tittestja t-tagħbija u l-uniformità tal-kisi; għall-proċess tat-trattament tas-sħana, huwa meħtieġ li jiġi ċċekkjat jekk it-temperatura u l-ħin tat-trattament tas-sħana jissodisfawx ir-rekwiżiti, minħabba li t-trattament bis-sħana jaffettwa l-istruttura tal-kristall u l-prestazzjoni tal-kisi. Barra minn hekk, huwa meħtieġ li l-fornitur jistabbilixxi sistema kompluta ta 'rekord tal-proċess ta' produzzjoni, jirreġistra l-parametri ewlenin u r-riżultati tat-test ta 'kull proċess ta' produzzjoni, u jissottometti r-rekords tal-proċess ta 'produzzjoni lix-xerrej għal spezzjoni flimkien mal-prodotti tal-kunsinna, biex tiġi żgurata t-traċċabilità tal-kwalità tal-prodott.
3. Ġestjoni tas-Servizz ta'-wara l-bejgħ u Rispons għar-Riskju:Servizz tajjeb ta' wara-bejgħ huwa garanzija importanti biex issolvi problemi ta 'kwalità u jiġi żgurat il-progress bla xkiel tal-produzzjoni. Fl-ispeċifikazzjonijiet tekniċi tal-offerti u l-kuntratti tal-provvista, huwa meħtieġ li jiġu definiti b'mod ċar l-obbligi ta 'servizz ta' wara-bejgħ tal-fornitur, bħall-forniment ta 'taħriġ tekniku għall-persunal tal-operat u l-manutenzjoni tax-xerrej (inkluż l-użu, il-manutenzjoni u d-dijanjosi tal-ħsarat tal-anodi tat-titanju); il-forniment ta' konsultazzjoni teknika ta' 24-siegħa u ta' appoġġ ta' servizz-post, u l-ħin ta' rispons għal-servizz fuq il-post m'għandux jaqbeż it-48 siegħa għal fornituri domestiċi u 72 siegħa għal fornituri barranin; għal anodi tat-titanju bi problemi ta 'kwalità fil-perjodu ta' garanzija (ġeneralment 1-3 snin), il-fornitur għandu jipprovdi servizzi ta 'sostituzzjoni jew tiswija b'xejn, u jikkumpensa għat-telf ekonomiku kkawżat mill-problemi ta' kwalità. Barra minn hekk, il-maniġers tal-katina tal-akkwist/provvista jeħtieġ li jistabbilixxu mekkaniżmu ta 'ġestjoni tal-problema ta' kwalità, jirreġistraw u jsegwu l-problemi ta 'kwalità tal-anodi tat-titanju fl-użu, janalizzaw il-kawżi tal-problemi flimkien mal-fornitur, u jifformulaw miżuri ta' titjib biex jevitaw ir-rikorrenza ta 'problemi simili. Pereżempju, jekk it-tqaxxir tal-kisi tal-anodi tat-titanju jseħħ waqt l-użu, huwa meħtieġ li jiġi ċċekkjat jekk il-forza tat-twaħħil bejn il-kisi u s-sottostrat tissodisfax ir-rekwiżiti, tanalizza jekk huwiex ikkawżat minn trattament minn qabel tas-sottostrat mhux xieraq jew proċess ta 'preparazzjoni tal-kisi, u jeħtieġ li l-fornitur itejjeb il-proċess ta' produzzjoni u jerġa 'jikkonsenja prodotti kwalifikati.
|
Rabta ta' Ġestjoni |
Punti ta' Kontroll Ewlenin |
Metodi ta' Implimentazzjoni |
Miżuri ta' Rispons għar-Riskju |
|
Evalwazzjoni u Għażla tal-Fornituri |
Kwalità tal-prodott, kapaċitajiet tekniċi, kapaċità ta' provvista, servizz ta' wara-bejgħ, status finanzjarju
|
Sistema ta' indiċi ta' evalwazzjoni multi-dimensjonali; verifika fuq il--post tal-fornituri inizjali; ri-valutazzjoni dinamika tal-fornituri eżistenti; twaqqif ta 'mekkaniżmu ta' fornitur ta 'backup |
Elimina fornituri mhux kwalifikati; żomm 2-3 fornituri ta 'backup għal kull tip ta' prodott biex tevita tfixkil fil-provvista |
|
-Kontroll tal-Kwalità fil-proċess |
Pretrattament tas-sottostrat tat-titanju, parametri tal-proċess tal-preparazzjoni tal-kisi, prestazzjoni tal-kisi, proċess ta 'trattament tas-sħana |
Tirranġa fuq-ispetturi tal-kwalità tas-sit; jissorvelja l-proċessi ewlenin tal-produzzjoni; ittestjar ta' kampjuni tal-prestazzjoni tal-kisi; jeħtieġu rekords kompluti tal-proċess tal-produzzjoni |
Waqqaf il-proċessi mhux kwalifikati fil-ħin; jeħtieġu li l-fornituri jirrettifikaw; track u tivverifika r-riżultati tar-rettifika |
|
Ġestjoni ta' -Servizz ta' wara l-bejgħ |
Taħriġ tekniku, konsultazzjoni teknika,-veloċità tar-rispons tas-servizz fuq is-sit, ġestjoni tal-problemi ta' kwalità |
Iddefinixxi b'mod ċar l-obbligi tas-servizz ta' wara-bejgħ fil-kuntratti; tistabbilixxi hotline ta 'appoġġ tekniku ta' 24 siegħa; problemi ta' kwalità jirreġistraw u jsegwu; analiżi konġunta tal-kawżi tal-problema |
Teħtieġ sostituzzjoni/tiswija b'xejn ta 'prodotti mhux kwalifikati fil-perjodu ta' garanzija; titlob telf ekonomiku kkawżat minn problemi ta' kwalità; jippromwovu lill-fornituri biex itejbu l-proċessi |
VII. Sidien ta' Intrapriżi -Żgħar u Medji/Xerrejja ta'-lottijiet Żgħar (Persuna F): Gwida Prattika tal-Għażla tal-Bilanċ tal-Kost-effettività u
(I) Analiżi tad-Domanda Ewlenija: Cost-effettività l-Ewwel u Operazzjoni Sempliċi
Għal sidien ta' intrapriżi żgħar u ta' daqs-żgħar (SME) u xerrejja ta'-lottijiet żgħar, it-talbiet ewlenin għall-anodi tat-titanju huma differenti b'mod sinifikanti minn dawk ta 'intrapriżi kbar u inġiniera professjonali. Normalment ikollhom il-karatteristiċi ta' skala żgħira ta' produzzjoni, kapital limitat u riżorsi tekniċi, u rekwiżiti baxxi għal indikaturi ta' prestazzjoni ultra-għolja. Għalhekk, it-talbiet ewlenin tagħhom huma: l-ewwel, kost-effettività, jiġifieri, li jintgħażlu sistemi ta 'kisi ta' anodu tat-titanju b'rendiment xieraq u prezzijiet raġonevoli biex jiġi evitat investiment eċċessiv; it-tieni, identifikazzjoni sempliċi tal-kwalità, jiġifieri, biex tiġġudika malajr il-kwalità tal-anodi tat-titanju permezz ta 'metodi sempliċi mingħajr ma toqgħod fuq tagħmir tal-ittestjar professjonali; it-tielet, soluzzjonijiet prattiċi għal problemi komuni, jiġifieri, biex jinkisbu soluzzjonijiet sempliċi u operabbli għal problemi komuni fl-użu ta 'anodi tat-titanju (bħal ħsara fil-kisi, effiċjenza mnaqqsa) biex jitnaqqsu l-ispejjeż tal-manutenzjoni u l-waqfien tal-produzzjoni.
F'dan l-isfond, is-sidien tal-SMEs u x-xerrejja ta'-lottijiet żgħar għandhom jevitaw li jsegwu sistemi ta' kisi ta'-prestazzjoni għolja u ta'-prezz għoli (bħal kisi Pt) u jagħżlu sistemi ta' kisi kost-effettivi li jissodisfaw ix-xenarji ta' użu attwali tagħhom. Pereżempju, għal workshops tal-electroplating fuq skala żgħira-(bħal electroplating tal-ħardwer, electroplating dekorattiv), Ru-Ir-Ta anodi tat-titanju tal-kisi komposti jistgħu jissodisfaw ir-rekwiżiti tal-uniformità u l-effiċjenza tal-electroplating, u l-prezz huwa ħafna aktar baxx minn kisi Pt; għal tagħmir tad-diżinfezzjoni tal-ilma tax-xorb fuq skala żgħira{-(bħal stazzjonijiet rurali tad-diżinfezzjoni tal-ilma tax-xorb), l-anodi tat-titanju tal-kisi Ru{{-Ir{-Sn għandhom effiċjenza għolja fl-evoluzzjoni tal-kloru u konsum baxx ta 'enerġija, li hija għażla kost-effettiva; għal proġetti ta' protezzjoni kontra l-korrużjoni fuq skala żgħira-(bħal pipelines żgħar midfuna), l-anodi tat-titanju tal-kisi tal-Ru-Ir jistgħu jissodisfaw ir-rekwiżiti ta' protezzjoni-fit-tul u għandhom vantaġġi ovvji tal-ispiża meta mqabbla mal-kisi Ir-Ta.
(II) Metodi Prattiċi ta' Identifikazzjoni tal-Kwalità għal Non--professjonisti
Minħabba n-nuqqas ta 'tagħmir għall-ittestjar professjonali u persunal tekniku, is-sidien tal-SMEs u x-xerrejja ta'-lottijiet żgħar jeħtieġu metodi ta 'identifikazzjoni tal-kwalità sempliċi u prattiċi biex jiġġudikaw il-kwalità tal-anodi tat-titanju. Dan li ġej se jintroduċi diversi metodi prattiċi komuni ta 'identifikazzjoni tal-kwalità mill-aspetti tal-ispezzjoni tad-dehra, test sempliċi tal-prestazzjoni, u verifika tal-kwalifika tal-fornitur.
1.Spezzjoni tad-Dehra (Sentenza Primarja): L-ispezzjoni tad-dehra hija l-aktar metodu ta 'identifikazzjoni tal-kwalità sempliċi u dirett, li jista' inizjalment jiġġudika jekk hemmx problemi ta 'kwalità ovvji fl-anodi tat-titanju. Il-punti ewlenin tal-ispezzjoni tad-dehra jinkludu: (1) Wiċċ tal-kisi: Il-wiċċ tal-kisi għandu jkun uniformi u lixx, mingħajr difetti ovvji bħal tqaxxir, qsim, pinholes, bżieżaq, u kulur irregolari. Jekk ikun hemm fenomeni ta 'tqaxxir jew qsim, jindika li l-forza ta' twaħħil bejn il-kisi u s-sottostrat hija insuffiċjenti, u l-anodu huwa suxxettibbli għal falliment waqt l-użu; jekk ikun hemm ħafna pinholes u bżieżaq, jindika li l-proċess tal-preparazzjoni tal-kisi huwa difettuż, li jnaqqas ir-reżistenza għall-korrużjoni u l-ħajja tas-servizz tal-anodu. (2) Substrat tat-titanju: Is-sottostrat tat-titanju m'għandux ikollu deformazzjoni, grif u tikek tas-sadid ovvji. Il-ħxuna tas-sottostrat għandha tkun konsistenti mar-rekwiżiti miftiehma (tista 'titkejjel b'kalibru vernier). Jekk is-sottostrat ikun deformat jew irqiq wisq, se jaffettwa s-saħħa mekkanika u l-ħajja tas-servizz tal-anodu. (3) Partijiet ta 'konnessjoni: Għal anodi tat-titanju b'partijiet ta' konnessjoni (bħal terminali, busbars), il-konnessjoni għandha tkun soda, mingħajr laxkezza jew kuntatt fqir. Konnessjoni fqira se twassal għal żieda fir-reżistenza tal-kuntatt, tnaqqis fil-produzzjoni tal-kurrent, u taffettwa l-effett tal-użu.
2.Test tal-Prestazzjoni sempliċi (Verifika Prattika): Għas-sidien tal-SMEs u xerrejja ta'-lottijiet żgħar, testijiet sempliċi tal-prestazzjoni jistgħu jsiru fuq-post biex jivverifikaw il-prestazzjoni bażika tal-anodi tat-titanju mingħajr ma jiddependu fuq tagħmir professjonali. (1) Test tal-konduttività: Uża multimeter biex tkejjel ir-reżistenza bejn iż-żewġt itruf tal-anodu tat-titanju. Ir-reżistenza tal-anodi tat-titanju kwalifikati għandha tkun żgħira u uniformi. Jekk ir-reżistenza hija kbira wisq jew irregolari, tindika li hemm problemi bil-kisi jew is-sottostrat, li jaffettwaw id-distribuzzjoni attwali u l-effiċjenza tal-użu. (2) Test tar-reżistenza għall-aċidu (verifika sempliċi tar-reżistenza għall-korrużjoni): Xarrab parti żgħira tal-anodu tat-titanju (jew kampjun ipprovdut mill-fornitur) f'soluzzjoni ta 'aċidu sulfuriku ta' 10% f'temperatura tal-kamra għal 24 siegħa, oħroġha u osserva l-wiċċ tal-kisi. Jekk il-kisi m'għandux kulur, tqaxxir jew xoljiment ovvju, jindika li l-kisja għandha reżistenza tajba għall-aċidu; jekk il-kisja tbiddel il-kulur jew titqaxxar, tindika li l-kwalità tal-kisi mhix kwalifikata. Għandu jiġi nnutat li dan il-metodu huwa biss verifika sempliċi u ma jistax jissostitwixxi testijiet professjonali tar-reżistenza għall-korrużjoni. (3) Test tal-istabbiltà tal-ħruġ tal-kurrent: Installa l-anodu tat-titanju fit-tagħmir tal-użu attwali, ħaddem taħt id-densità normali tal-kurrent tax-xogħol, u uża voltmetru biex tkejjel il-potenzjal tal-anodu. Jekk il-firxa tal-varjazzjoni potenzjali hija fi ħdan ± 10mV fi żmien sagħtejn, tindika li l-anodu għandu prestazzjoni stabbli tal-ħruġ tal-kurrent; jekk il-potenzjal ivarja ħafna, jindika li l-prestazzjoni tal-anodu hija instabbli.
3.Kwalifiki tal-Fornitur u Verifika taċ-Ċertifikat (Garanzija Indiretta): Għal sidien tal-SMEs u xerrejja ta'-lottijiet żgħar, il-verifika tal-kwalifika tal-fornitur u ċ-ċertifikati rilevanti hija mod indirett importanti biex tiġi żgurata l-kwalità tal-prodott. Għandhom jeħtieġu li l-fornituri jipprovdu ċertifikati rilevanti bħal liċenzja tan-negozju, liċenzja tal-produzzjoni, ċertifikazzjoni tas-sistema tal-ġestjoni tal-kwalità (ISO 9001), u rapporti tat-test tal-prodott (bħal rapport tat-test tat-tagħbija tal-kisi, rapport tat-test tal-kurva tal-polarizzazzjoni). Fl-istess ħin, jistgħu jistaqsu dwar ir-reputazzjoni tal-industrija tal-fornitur u l-evalwazzjonijiet tal-utenti permezz ta 'assoċjazzjonijiet tal-industrija, pjattaformi onlajn jew utenti oħra. Huwa rakkomandat li tagħżel fornituri b'aktar minn 3 snin ta 'esperjenza ta' produzzjoni u evalwazzjonijiet pożittivi tal-utenti biex tevita li tixtri prodotti foloz u shoddy minn workshops żgħar.
(III) Kontroll ta'-spejjeż u Soluzzjonijiet ta' Problemi Komuni
1. Strateġiji ta'-kontroll tal-ispiża: Biex jibbilanċjaw l-ispiża u l-prestazzjoni, is-sidien tal-SMEs u x-xerrejja ta'-lottijiet żgħar jistgħu jadottaw l-istrateġiji ta' kontroll tal-ispejjeż-li ġejjin: (1) Agħżel sistemi ta' kisi xierqa skont xenarji attwali: Kif issemma qabel, evita l-insegwiment blind ta' sistemi ta' kisi ta'-prestazzjoni għolja. Pereżempju, għal xenarji ġenerali tal-electroplating, agħżel kisi kompost Ru-Ir-Ta minflok kisi Pt; għal xenarji ġenerali ta' protezzjoni mill-korrużjoni tal-ħamrija, agħżel kisi Ru-Ir minflok kisi Ir-Ta. (2) Ottimizza l-kwantità tax-xiri u l-lott: Għalkemm ix-xiri ta' lott-żgħir huwa flessibbli, il-prezz tal-unità ġeneralment ikun ogħla. Is-sidien tal-SMEs jistgħu jingħaqdu ma 'intrapriżi simili oħra biex iwettqu xiri konġunt biex iżidu l-kwantità tax-xiri u jiksbu prezzijiet aktar favorevoli mill-fornituri. (3) Estendi l-ħajja tas-servizz tal-anodi tat-titanju permezz ta 'użu u manutenzjoni xierqa: L-użu u l-manutenzjoni kif suppost jistgħu jestendu b'mod effettiv il-ħajja tas-servizz tal-anodi tat-titanju u jnaqqsu l-frekwenza tas-sostituzzjoni. Pereżempju, tevita tħaddim ta' kurrent żejjed-(li se taċċellera l-konsum tal-kisi), naddaf regolarment il-wiċċ tal-anodu (neħħi l-ħmieġ u l-iskala biex tiżgura prestazzjoni stabbli), u aħżen l-anodu f'ambjent niexef u ventilat (evita s-sadid niedja tas-sottostrat).
2. Soluzzjonijiet għal Problemi Komuni: Problemi komuni fl-użu ta 'anodi tat-titanju mill-SMEs jinkludu ħsara fil-kisi, effiċjenza mnaqqsa tal-ħruġ tal-kurrent, u żieda fil-konsum tal-enerġija. Dawn li ġejjin huma soluzzjonijiet sempliċi u operabbli: (1) Ħsara tal-kisi: Jekk il-kisja tkun bil-ħsara lokalment (bħal grif, tqaxxir), u ż-żona tal-ħsara hija żgħira, tista 'tuża reżina epossidika biex isewwi ż-żona bil-ħsara temporanjament biex tevita aktar korrużjoni tas-sottostrat tat-titanju; jekk iż-żona tal-ħsara hija kbira (aktar minn 10% tal-erja totali), huwa rrakkomandat li tissostitwixxi l-anodu fil-ħin biex tevita li taffettwa l-kwalità tal-produzzjoni. (2) Effiċjenza mnaqqsa tal-ħruġ tal-kurrent: Ir-raġunijiet ewlenin għal effiċjenza mnaqqsa tal-ħruġ tal-kurrent huma kontaminazzjoni tal-wiċċ tal-anodu (ħmieġ, skala) u konnessjoni fqira. Is-soluzzjoni hija li tnaddaf regolarment il-wiċċ ta 'l-anodu b'pinzell artab u aċidu dilwit (bħal 5% aċidu idrokloriku) biex tneħħi l-ħmieġ u l-iskala; iċċekkja l-partijiet tal-konnessjoni tal-anodu, issikka l-boltijiet maħlula, u ibdel il-partijiet tal-konnessjoni msadda. (3) Żieda fil-konsum tal-enerġija: Iż-żieda fil-konsum tal-enerġija hija ġeneralment ikkawżata minn żieda fir-reżistenza tal-anodu, li tista 'tkun dovuta għat-tixjiħ tal-kisi jew il-kontaminazzjoni tal-wiċċ. Jekk il-kisja ma tkunx qed tixjieħ severament, tista 'terġa' tirrestawra l-prestazzjoni billi tnaddaf il-wiċċ tal-anodu; jekk il-kisja tixjieħ severament (ħajja tas-servizz toqrob lejn il-limitu), għandek tissostitwixxi l-anodu fil-ħin biex tevita li żżid aktar il-konsum tal-enerġija. Barra minn hekk, huwa rrakkomandat li tiġi stabbilita sistema ta 'rekord ta' użu sempliċi biex tirreġistra l-ħin tal-użu, il-kundizzjonijiet tax-xogħol, u l-manutenzjoni tal-anodi tat-titanju, li hija konvenjenti għat-traċċar tal-ħajja tas-servizz tal-anodi u l-immaniġġjar ta 'problemi f'waqtu.
|
Xenarji Komuni għall-SMEs |
Sistema ta' Kisi Rakkomandata |
Miżuri ta'-kontroll tal-ispiża |
Problemi u Soluzzjonijiet Komuni |
|
-Electroplating tal-ħardwer fuq skala żgħira, electroplating dekorattiv |
Ru-Ir-Ta Kisi Kompost |
Xiri konġunt ma' intrapriżi simili; ottimizza d-densità tal-kurrent tal-electroplating biex tevita operazzjoni ta' kurrent żejjed- |
Ħsara fil-kisi: Tiswija temporanjament b'reżina epoxy għal żoni żgħar; jissostitwixxi għal żoni kbar. Effiċjenza mnaqqsa: Naddaf il-ħmieġ tal-wiċċ tal-anodu b'aċidu dilwit |
|
Diżinfezzjoni tal-ilma tax-xorb fuq skala żgħira-(stazzjonijiet tal-ilma tax-xorb rurali) |
Ru-Ir-Sn Kisi |
Agħżel id-daqs xieraq tal-anodu skont il-kapaċità tat-trattament tal-ilma; iżżomm regolarment biex testendi l-ħajja tas-servizz |
Żieda fil-konsum tal-enerġija: Skala nadifa fuq il-wiċċ tal-anodu; iċċekkja l-partijiet tal-konnessjoni għal kuntatt ħażin |
|
Protezzjoni mill-korrużjoni tal-pipeline midfuna fuq skala żgħira- |
Ru-Kisi tal-Ir |
Qabbel it-tagħbija tal-kisi mar-reżistività tal-ħamrija biex tevita tagħbija eċċessiva; tagħżel fornituri lokali biex tnaqqas l-ispejjeż tat-trasport |
Tqaxxir tal-kisi: Iċċekkja jekk huwiex ikkawżat minn installazzjoni mhux xierqa; ibdel l-anodu u jottimizza l-metodu ta 'installazzjoni |
VIII. Sommarju: Qafas ta 'Għażla u Suġġerimenti Ewlenin għal Sistemi ta' Kisi ta 'Anodi tat-Titanju
L-għażla tas-sistemi tal-kisi tal-anodi tat-titanju hija proġett sistematiku li jeħtieġ li jkun ibbażat fuq ix-xenarji attwali tal-applikazzjoni u t-talbiet ewlenin tal-utenti. Gruppi ta 'klijenti differenti għandhom differenzi sinifikanti fil-fokus tal-għażla minħabba r-rwoli, ir-riżorsi tekniċi u l-iskali tal-produzzjoni differenti tagħhom. Dan l-artikolu combs l-istrateġiji ta 'għażla ta' sistemi ta 'kisi ta' anodu tat-titanju għal sitt gruppi ta 'klijenti tipiċi, u jiġbor fil-qosor qafas ta' għażla universali: l-ewwel, iċċara t-talbiet ewlenin (bħal-stabbiltà fit-tul, kontroll ta 'preċiżjoni, kost-effettività); it-tieni, tanalizza l-karatteristiċi ewlenin tax-xenarju tal-applikazzjoni (bħal kompożizzjoni tal-elettroliti, temperatura, densità tal-kurrent, korrużività ambjentali); it-tielet, qabbel is-sistema tal-kisi max-xenarju u t-talbiet (agħżel serje Ru-Ir, Ir-serje Ta, serje Pt, jew kisjiet komposti/gradjent skont ir-rekwiżiti tal-prestazzjoni); ir-raba ', tivverifika l-kwalità u l-kapaċitajiet tal-fornitur (tifformula speċifikazzjonijiet tekniċi, twettaq spezzjoni ta' kwalità, tevalwa l-kwalifiki tal-fornitur); finalment, ottimizza l-użu u l-manutenzjoni biex timmassimizza l-kost-effettività tal-anodi tat-titanju.
Ibbażat fuq il-qafas tal-għażla ta 'hawn fuq, is-suġġerimenti ewlenin li ġejjin huma mressqa għal tipi differenti ta' utenti: (1) Għal inġiniera professjonali (protezzjoni mill-korrużjoni, electroplating, trattament tal-ilma, R&D tal-enerġija ġdida), huwa meħtieġ li tiffoka fuq it-tqabbil tal-prestazzjoni tal-kisi u l-karatteristiċi tax-xenarju, twettaq disinn xjentifiku ta 'parametri ewlenin, u tivverifika l--prestazzjoni fit-tul tal-anodi permezz ta' testijiet professjonali; (2) Għall-maniġers tal-katina tal-akkwist/provvista, huwa meħtieġ li jiġu bbilanċjati l-kwalità u l-ispiża, jiġu fformulati speċifikazzjonijiet tekniċi stretti u standards ta 'aċċettazzjoni, tiġi stabbilita sistema kompleta ta' ġestjoni tal-fornitur, u tirrealizza l--kontroll tar-riskju tal-proċess kollu tal-anodi tat-titanju; (3) Għas-sidien tal-SMEs u xerrejja ta'-lottijiet żgħar, huwa meħtieġ li tingħata prijorità lill-kost-effettività, tikkontrolla metodi sempliċi ta' identifikazzjoni tal-kwalità, tagħżel sistemi ta' kisi xierqa skont il-ħtiġijiet attwali, u tnaqqas l-ispejjeż tal-użu u l-manutenzjoni permezz ta' tħaddim u manutenzjoni xierqa.
Bl-iżvilupp kontinwu tat-teknoloġija tal-elettrokimika industrijali, is-sistemi tal-kisi tal-anodi tat-titanju qed jimxu wkoll lejn prestazzjoni ogħla, spiża aktar baxxa u aktar protezzjoni ambjentali. Pereżempju, l-iżvilupp ta' sistemi ta' kisi b'-iridju u iridju-ħieles baxx jista' jnaqqas id-dipendenza fuq metalli prezzjużi u jbaxxi l-ispiża; l-ottimizzazzjoni tal-proċessi tal-preparazzjoni tal-kisi (bħal depożizzjoni ta 'saff atomiku) tista' ttejjeb l-uniformità u l-istabbiltà tal-kisi. Huwa rakkomandat li t-tipi kollha ta 'utenti jagħtu attenzjoni lill-aħħar żviluppi teknoloġiċi fil-kisi ta' l-anodi tat-titanju, jottimizzaw kontinwament l-għażla tas-sistemi tal-kisi, u jippromwovu l-aġġornament tal-proċessi ta 'produzzjoni tagħhom stess u t-titjib tal-benefiċċji ekonomiċi.
